Экспликация и поэтажный план: Экспликация квартиры и поэтажный план: где и как заказать?

Поэтажный план и экспликация на квартиру. Где и как заказать.

В некоторых жизненных ситуациях требуются документы, содержащие графическую и текстовую информацию о технических параметрах квартиры. К таковым, в частности, относятся поэтажный план и экспликация.

В данной статье мы подробно разберем, что это за документы, где и как их получить, для чего они нужны и сколько стоят. Кроме того, будут приведены примеры поэтажного плана и экспликации.

Экспликация и поэтажный план квартиры из БТИ

При сдаче жилого дома в эксплуатацию в обязательном порядке проводится его первичная инвентаризация. Иначе говоря, обмеры, с учетом всех расположенных в здании помещений, чтобы юридически закрепить размеры и площади построенного объекта недвижимости.

В основном проведением инвентаризации занимаются две организации:

1. БТИ
2. Ростехинвентаризация.

Обе организации имеют разветвленную сеть отделений. Но поскольку большая часть домов инвентаризируется все-таки Бюро технической инвентаризации, то мы основной упор в статье будем делать именно на техническую документацию БТИ.

По результатам обмеров на здание оформляется технический паспорт, а также составляются поэтажные планы и экспликации всех помещений.

План квартиры. Что это за документ?

Поэтажный план квартиры – это документ в виде чертежа жилого помещения, составленный на основе обмера объекта недвижимости специалистом БТИ или другой организации, имеющей право проводить инвентаризацию. Изготавливается отдельным документом или в составе технического паспорта.

В этой статье мы говорим о поэтажном плане квартиры, как об отдельном документе. О техническом паспорте вы можете прочитать, перейдя по ссылке.

На плане изображена схема квартиры, а также представлена следующая информация:

• адрес дома;
• этаж, на котором расположена квартира;
• номер квартиры;
• даты обследования объекта и оформления документа.

План-схема квартиры (чертеж) показывает фактическое расположение комнат, кухни, санузла, балконов и лоджий, окон, дверных проемов, хозяйственных помещений, стен и перегородок. Также на поэтажном плане графически отображено, каким образом расставлена сантехника в ванной и туалете, а в кухне – мойка и газовая (электрическая) плита.

Чтобы составить план квартиры, используются условные обозначения. К поэтажному плану квартиры или нежилого помещения прилагается экспликация.

Экспликация помещений – что это и зачем нужно?

Экспликация – это представленный в форме таблицы список всех помещений квартиры или нежилого объекта. Среди прочего в экспликации указываются площадь помещений и их назначение. Обращаем внимание, что площадь лоджии рассчитывается с понижающим коэффициентом 0,5, а балкона – 0,3.

Как выглядит поэтажный план и экспликация квартиры

Поэтажный план и экспликация – это два листа формата А4. На одном из них отражен сам план квартиры, а на другом – табличка (экспликация) помещений.

Как выглядит поэтажный план жилого помещения

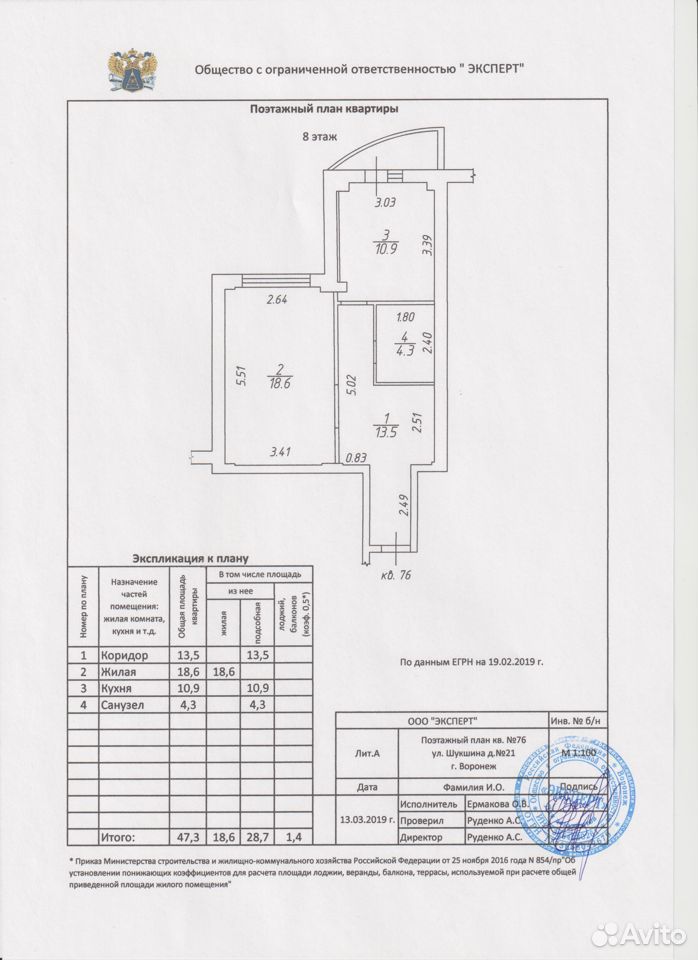

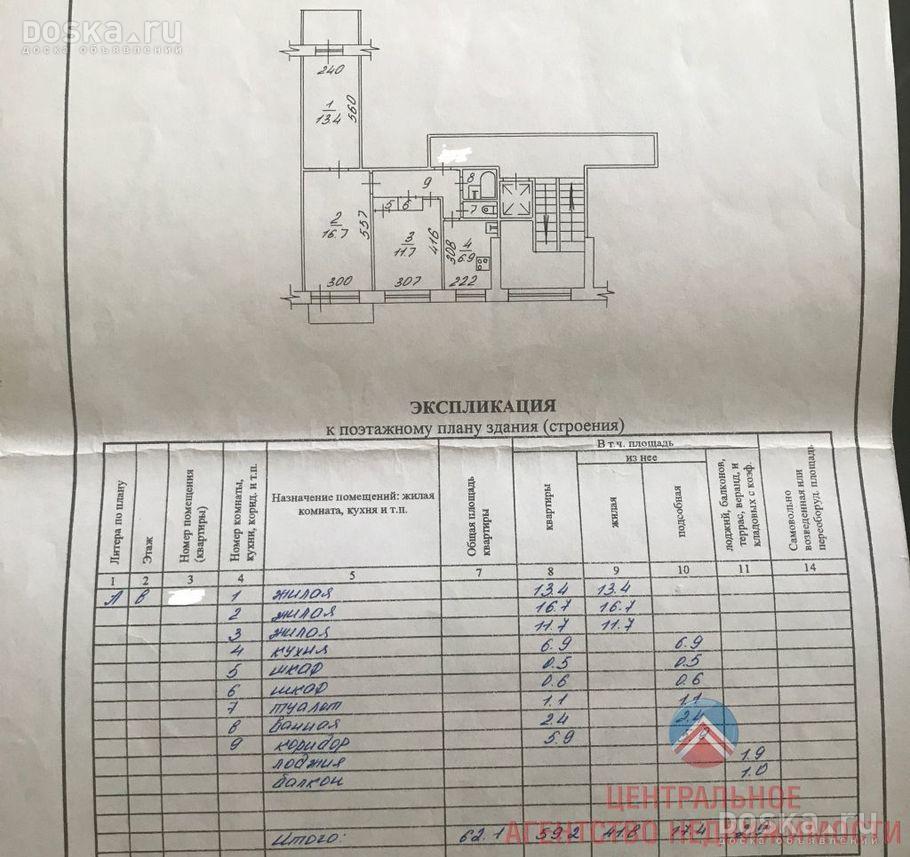

Ниже вы можете видеть примеры поэтажных планов, где изображены геометрические очертания и размеры помещений, расположение дверных блоков и оконных проемов, а также указаны номера комнат, которые затем расшифровывают на экспликации БТИ.

Поэтажный план помещения, образец.

Если при посещении квартиры техником БТИ в ней будет обнаружена самовольная перепланировка, то все изменения, выполненные без согласования, будут им отмечены на плане в виде красных линий.

Как выглядит экспликация квартиры

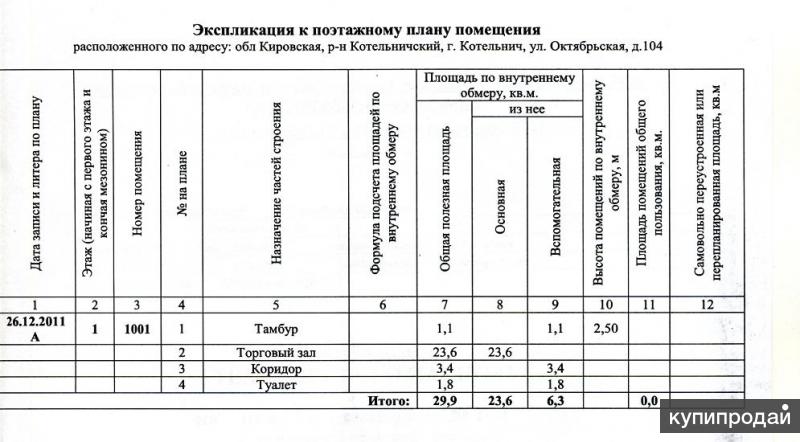

Далее приведены примеры экспликаций помещений, представляющих собой таблицу, в которой указаны условные номера комнат, назначение помещений, а также их площадь.

Кроме того, на этой странице можно узнать об общей площади квартиры, в том числе о жилой и нежилой. Таким образом, с помощью поэтажного плана и экспликации можно точно понять, что за квартира перед нами.

Пример экспликации помещений.

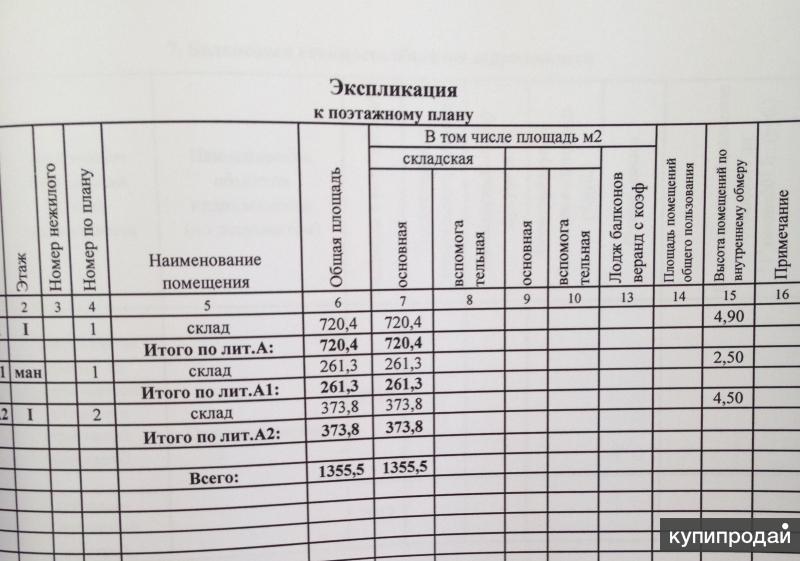

Поэтажный план и экспликация на нежилое помещение оформляются также, как для квартиры. При огромной площади помещения изготовление чертежей может производиться на листах большего формата.

Мы привели образцы плана квартиры с экспликацией, изготовленных в БТИ. Но, как мы ранее отмечали, инвентаризацию домов могут проводить и другие организации. Так вот технические документы, выдаваемые не БТИ, а другой организацией, имеют немного отличный внешний вид.

Где взять экспликацию и поэтажный план квартиры?

Такие документы БТИ, как «поэтажный план» и «экспликация помещения», представляют интерес для людей, которые планируют согласовать перепланировку квартиры в Москве.

Несмотря на то, что ст. 26 ЖК РФ предусмотрено, что в комплект документов, сдаваемых для получения разрешения на перепланировку, прикладывается технический паспорт помещения, жилищная инспекция в Москве принимает к рассмотрению и другие документы от Бюро технической инвентаризации – поэтажный план и экспликацию либо архивную копию документов БТИ.

То есть, поскольку поэтажный план и экспликация точно отражают ситуацию по квартире, они также, как и техпаспорт, могут участвовать в процессе согласования перепланировки.

Так где получить поэтажный план и экспликацию квартиры? Для начала нужно узнать, кто именно выполнял инвентаризацию вашего дома. Так как обращаться за документами придется именно в ту организацию, которая осуществляла обмеры здания после его введения в эксплуатацию.

Жилые дома, построенные до 2000 года, инвентаризировало БТИ. Обмеры зданий, построенных позже, скорее всего, также проводились БТИ, но могли и Ростехинвентаризацией. А некоторые введенные в эксплуатацию новостройки, помимо этого, инвентаризировались кадастровыми инженерами.

Поэтажный план с экспликацией от Ростехинвентаризации.

Обращаем внимание, что для согласования перепланировки квартиры в Москве требуется техническая документация, выполненная именно ГБУ МосгорБТИ. Согласовать перепланировку с планом квартиры от Ростехинвентаризации проблематично. Скорее всего понадобятся документы от Московского городского бюро технической инвентаризации, которому Ростехинвентаризация передала на хранение свой архив учетно-технической документации об объектах недвижимости.

Если первичные обмеры многоквартирного дома выполняли кадастровые инженеры, то для согласования перепланировки собственнику также потребуется техдокументация от БТИ. А чтобы ее получить, нужно будет обращаться в ГБУ МосгорБТИ и заказывать инвентаризацию квартиры.

Как получить поэтажный план и экспликацию квартиры

Заказать поэтажный план квартиры и экспликацию БТИ можно в любом территориальном отделении ГБУ МосгорБТИ. Чтобы не тормозить процесс их изготовления, лучше выбирать отделение БТИ, к которому территориально относится ваша квартира. Тогда не будет потрачено время на дополнительную пересылку документов.

Кроме того, возможно получить экспликацию и поэтажный план в МФЦ (в центре госуслуг “Мои документы”) или онлайн (на сайте госуслуг Москвы).

Перечень документов, необходимый для того, чтобы заказать экспликацию и поэтажный план, невелик и включает:

• Паспорт владельца квартиры.
• Документ о праве собственности на квартиру (выписка из Единого государственного реестра недвижимости или свидетельство).
• Доверенность, оформленная нотариусом, если вместо собственника документы подает его представитель.
• Заявление с просьбой изготовить и выдать поэтажный план квартиры с экспликацией.

И здесь стоит обратить внимание на один очень важный момент. Заказать поэтажный план с экспликацией можно:

1. Предварительно вызвав техника на квартиру, чтобы он ее заново обмерил. То есть сначала квартира повторно обмеряется, а потом заказчику выдаются требуемые  документы.
2. Без выхода инженера и проведения обследования. При таком варианте собственнику выдают документы, сделанные на основе уже существующих в БТИ данных о квартире.

Если в заявлении указать, что нужен выход специалиста на обмеры, то при наличии в квартире какой-либо незарегистрированной перепланировки, о которой заказчик может даже не подозревать, потому что она сделана прежним собственником квартиры, вышедший техник отметит ее на плане красными линиями.

Так собственник, сам того не желая, «засветит» самовольную перепланировку в своей квартире, которую отобразят в официальных документах.

Однако, если заказать поэтажный план помещения с экспликацией без обследования, то есть без посещения квартиры сотрудником БТИ, вам просто выдадут копию плана с планировочным решением (планировкой), которая имеется в базе данных ГБУ МосгорБТИ.

Но здесь есть один нюанс: если после последней инвентаризации прошло более 5-ти лет, ГБУ МосгорБТИ все равно обмеряет квартиру, даже если заказчик документов этого не требует. Без обмеров БТИ откажет в выдаче поэтажного плана с экспликацией. Выходом из ситуации будет запрос архивной копии плана БТИ, которая всегда выдается без посещения квартиры техником.

Сколько стоит поэтажный план и экспликация

Изготовление технических документов – услуга платная. Цена поэтажного плана и экспликации на квартиру зависит от того, в какую организацию вы обращаетесь. И от расположения объекта – в каждом городе свои расценки. Например, в Москве одна стоимость поэтажного плана и экспликации БТИ, а в городах Московской области – другая.

В Московском городском бюро технической инвентаризации стоимость изготовления поэтажного плана зависит от площади объекта и от того, будет выходить инженер для проведения обмеров или не будет. Актуальные цены ГБУ МосгорБТИ на изготовление плана квартиры можно посмотреть здесь. А тут вы узнаете о стоимости экспликации к поэтажному плану.

Экспликация квартиры и поэтажный план. Срок действия документов.

Срок действия поэтажного плана и экспликации законодательством не установлен. Однако cpoк дeйcтвия этих дoкyмeнтов может быть назначен организацией, которая их затребовала. То есть такая организация сама определяет, какой срок действия для них актуален. Например, чтобы с даты обследования объекта и составления поэтажного плана с экспликацией и на момент их предъявления прошло, допустим, не более 5-ти лет.

Срок изготовления поэтажного плана и экспликации

В ГБУ МосгорБТИ установлен официальный срок, в течение которого заказанные документы должны быть выданы. Для поэтажного плана с экспликацией он составляет не более 10 рабочих дней. Однако на практике с момента подачи документов и поступления оплаты за услугу до выдачи документов заказчику на руки может пройти гораздо больше времени.

Чтобы сократить сроки изготовления документов БТИ, собственники нередко обращаются к посредникам. Почему этого не стоит делать, мы рассказали в статье о поддельных планах БТИ, которую рекомендуем вам прочитать, чтобы обезопасить себя от ненужных проблем и лишних денежных расходов.

Если же поэтажный план и экспликация на квартиру требуются срочно, то процесс получения документов в БТИ можно ускорить. Такую услугу оказывает непосредственно само ГБУ МосгорБТИ. При срочном исполнении заказа поэтажный план и экспликация будут готовы через 1-2 дня. Но стоимость документов вырастет в три раза.

Поэтажный план квартиры с экспликацией до перепланировки

Поэтажный план и экспликация квартиры «до перепланировки» представляют собой документы (чертеж и таблица с указанием номеров, площадей и назначения помещений), которые содержат первоначальную (проектную) планировку квартиры. Они относятся к документам, необходимым для согласования перепланировки жилищной инспекцией.

Если у нас уже имеются документы БТИ в красных линиях  , которые отражают текущую планировку квартиры, то поэтажный план и экспликация до перепланировки покажут первоначальное состояние квартиры и помогут жилищной инспекции верно оценить произошедшие изменения. Данные документы также заказываются в окружном Бюро технической инвентаризации.

Рассмотрим две ситуации.

1. Перепланировка не сделана. В таком случае необходимо заказывать технический паспорт БТИ или обычный поэтажный план с экспликацией, о которых мы рассказали выше, и уже с ним начинать процесс разработки проектной документации и согласования.
2. Перепланировка сделана самовольно и зафиксирована в красных линиях. В таком случае необходимо помимо технического паспорта БТИ в красных линиях заказывать поэтажный план и эскпликацию «до перепланировки». То есть заказывать два комплекта документов БТИ, так как сдав на согласование только технический паспорт в красных линиях жилищная инспекция не сможем вынести решения, поскольку понятно, что стало «после», но не понятно, что бы «до» перепланировки.

То есть «поэтажный план БТИ до перепланировки» и «экспликация до перепланировки» потребуются только в случае, если у нас квартира перепланирована и технический паспорт БТИ уже в «красных линиях».

Примеры поэтажных планов и экспликаций «до перепланировки».

О полном комплекте документов, сдаваемых на рассмотрение в жилищную инспекцию, вы можете узнать в данной статье.

Кроме того, внесем и дополнительный комментарий.

Если у вас документы БТИ в красных линиях, то, соответственно, необходимо получать поэтажный план и экспликацию до перепланировки или, как другой вариант, архивную копию документов БТИ, о которой мы говорили ранее.

Кроме того, потребуется техническое заключение о допустимости и безопасности ранее выполненных работ.  Так как исходя из документов, которые у нас есть, становится понятно, что перепланировка выполнена, а, в соответствии с ППМ №508-ПП, по выполненным перепланировкам для согласования в жилищную инспекцию необходимо сдавать на рассмотрение техническое заключение о допустимости и безопасности ранее выполненных работ.

И если не были затронуты несущие конструкции, то данное техническое заключение может выполнить любая проектная организация с допуском СРО, в том числе и мы. При вмешательстве в несущие конструкции техзаключение делает организация, являющаяся автором проекта дома. Если такая организация уже не существует, то ГБУ «Экспертный центр».

Наша организация имеет допуск СРО на проектирование, и при необходимости мы сможем разработать данную документацию, а также дать полные консультации при самостоятельном согласовании перепланировки или согласовать перепланировку «под ключ», если нам это поручит заказчик.

Поэтажный план и экспликация

Не каждый собственник, задумавший перепланировку своего жилья, знаком с такими документами как поэтажный план и экспликация квартиры. Между тем, без этих документов не получится согласовать перепланировку.

Что такое поэтажный план и экспликация квартиры?

Поэтажный план квартиры представляет собой чертеж (вид сверху), на котором отображены несущие стены и межкомнатные перегородки в помещении, дверные и оконные проемы, расположение компонентов системы вентиляции, сантехнического и газового оборудования, другие встроенные предметы интерьера.

Опираясь на эти данные, владелец недвижимости может строить свои планы по поводу будущего переустройства, так как существует множество запретов, касающихся перепланировки квартиры. Например, несущие стены трогать запрещено.

Как узнать несущую стену?

Помимо этого, в верхней части листа с поэтажным планом указаны: адрес квартиры, этаж, на котором она расположена, а в нижней – данные составившего и проверившего данный документ с печатью организации, а также дата его составления.

Вот как выглядит поэтажный план и экспликация

Экспликация помещений – это своего рода пояснение или, если хотите, расшифровка поэтажного плана квартиры. Дело в том, что поэтажный план – это графическая схема с обозначением неких цифр и условных обозначений. А в экспликации приводятся расшифровка данных обозначений.

Экспликация содержит контактную информацию об учреждении, выдавшего поэтажный план с экспликацией, адрес объекта, дату последнего обследования квартиры, таблицу с перечнем помещений, в которой указывается номерные значения помещений, их площадь и предназначение.

Также на документе ставится печать организации, его выдавшей, указывается автор, составивший экспликацию, а также ФИО начальника организации и ответственного исполнителя с их подписями.

Назначение поэтажного плана и экспликации

Важность поэтажного плана и экспликации при перепланировке трудно переоценить.

Во-первых, собственник на основе этих документов может лучше продумать будущую перепланировку своего жилья, поскольку прикинуть на чертеже, как, что и где будет располагаться после ремонта гораздо удобнее, чем просто ходить по квартире, не имея перед глазами графического изображения и не зная точного метража помещений.

Во-вторых, инженеры, у которых вы будете заказывать проектные документы, строят свою работу исходя из информации, содержащейся в поэтажном плане и экспликации. На основе полученных данных разрабатывается проект, без которого сейчас невозможно провести никакую перепланировку, даже самую простую.

Кто составляет поэтажный план и экспликацию?

При вводе здания в эксплуатацию проводится его инвентаризация – обмеры. Занимаются этим в основном сотрудники двух организаций – городское бюро технической инвентаризации (ГБУ МосгорБТИ) или Федерального бюро техническое инвентаризации (Ростехинвентаризация).

После обмеров для юридического закрепления размеров и площадей помещений составляется инвентаризационный план. Другими словами, поэтажный план и экспликация – это чертеж помещений с расшифровкой, подготовленные на основе результатов обмеров, совершенных техинвентаризационным учреждением – БТИ или Ростехинвентаризацией.

То есть на вопрос, где взять поэтажный план квартиры и экспликацию, отвечаем – в БТИ или Ростехинвентаризации.

Как получить поэтажный план и экспликацию?

В Москве поэтажный план и экспликацию БТИ можно заказать отдельными документами на листах формата А4. Либо в составе технического заключения – красно-белой книжечке размером А5.

Поэтажный план и экспликация в составе техпаспорта БТИ

Чтобы заказать поэтажный план квартиры и экспликацию в МосгорБТИ, потребуются:

Удостоверяющий личность документ.

Документ о праве собственности.

Заполненный бланк заявления (для физлиц).

Гарантийное письмо (для юрлиц).

При необходимости доверенность (если не собственник, а его представитель занимается получением документов БТИ).

Услуга по предоставлению документов платная. Поэтому, чтобы получить поэтажный план и экспликацию БТИ, нужно будет оплатить квитанцию.

О стоимости экспликации и поэтажного плана можно узнать на сайте МосгорБТИ.

Кроме того, поэтажный план и экспликацию можно получить в МФЦ.

Есть возможность оформить поэтажный план и экспликацию онлайн. В этом случае документы и заявление подаются в электронной форме в разделе «Услуги и сервисы» Портала Мэра и Правительства Москвы (mos.ru). Выдадут готовый поэтажный план и экспликацию в центре госуслуг «Мои документы» либо в территориальном подразделении БТИ.

Делая заказ экспликации и поэтажного плана, каждый задается вопросом, каков срок получения поэтажного плана и экспликации? Сразу скажем, что за один день поэтажный план и экспликацию не получить.

Официально БТИ должны подготовить документы – техпаспорт или поэтажный план с экспликацией – в течение 10 дней. Но на практике процедура длится гораздо дольше – вплоть до месяца. Все зависит от того, нужно ли проводить обмеры помещения или не нужно, куда именно подавались документы при заказе поэтажного плана и экспликации – непосредственно в отделение БТИ, обслуживающее район, в котором находится объект недвижимости, или через МФЦ и т.п.

Срок действия экспликации и поэтажного плана неограничен.

Поэтажный план однокомнатной квартиры, образец

Поэтажный план двухкомнатной квартиры, образец

Поэтажный план трехкомнатной квартиры, образец

Еще один образец поэтажного плана 3 х комнатной квартиры

Поэтажный план 4 х комнатной квартиры, образец
