Виды и типы пандусов для инвалидных и детских колясок колясок — pandus.su -Полезная информация

Пандус – это наклонная площадка, которая соединяет две поверхности разной высоты. Она предназначена для спуска-подъема инвалидных и детских колясок, а также другого малогабаритного колесного транспорта. Пандусы помогают маломобильным группам населения преодолевать лестничные пролеты, ступеньки, высокие пороги и другие барьеры, которых не замечает большинство людей. К маломобильным группам относятся не только инвалиды и родители с детскими колясками, это также пожилые люди, беременные женщины и те, кто страдает заболеваниями опорно-двигательного аппарата, ограничивающими возможности передвижения.

Пандусы устанавливают в жилых домах, общественных и производственных зданиях. Согласно букве закона они должны быть во всех общественных пространствах, чтобы обеспечить доступ маломобильных граждан к социально значимым объектам. Бывают исключения, когда установить пандус технически невозможно, и тогда вход должен быть оборудован кнопкой вызова или лифтом. Но в большинство случаев, если есть лестница, можно подобрать и подходящий вид пандуса.

Виды пандусов по типу конструкции

  • Стационарные.
  • Откидные.
  • Съемные.

Стационарные аппарели

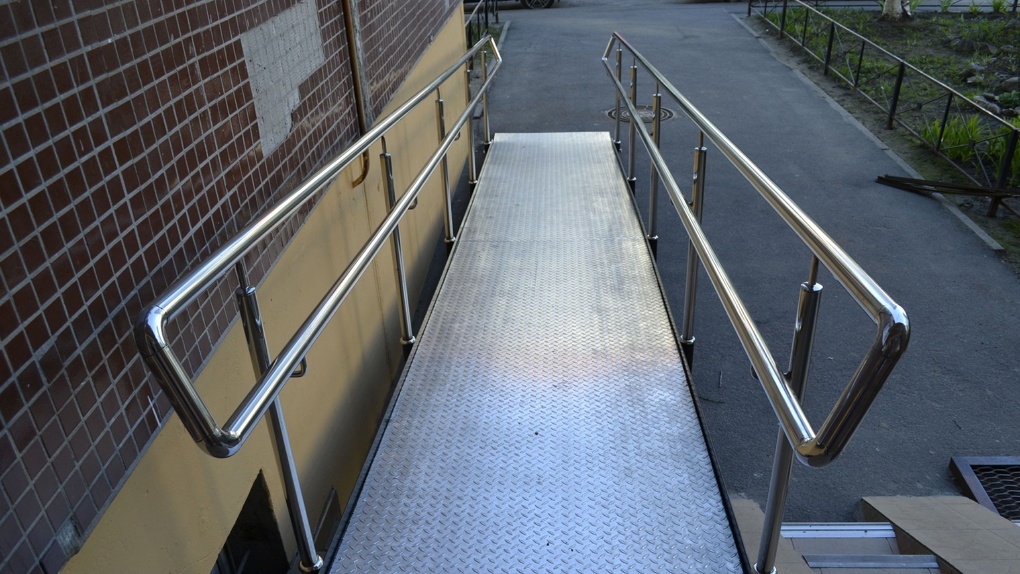

Стационарные пандусы рассчитаны на длительную эксплуатацию. Их устанавливают возле входов в жилые дома, а также в клиники, аптеки, школы, магазины и развлекательные центры. Современные строительные стандарты и нормы изначально предусматривают наличие стационарных пандусов, поэтому запроектировать больницу или торговый центр без пандуса можно только в нарушение СНиП.

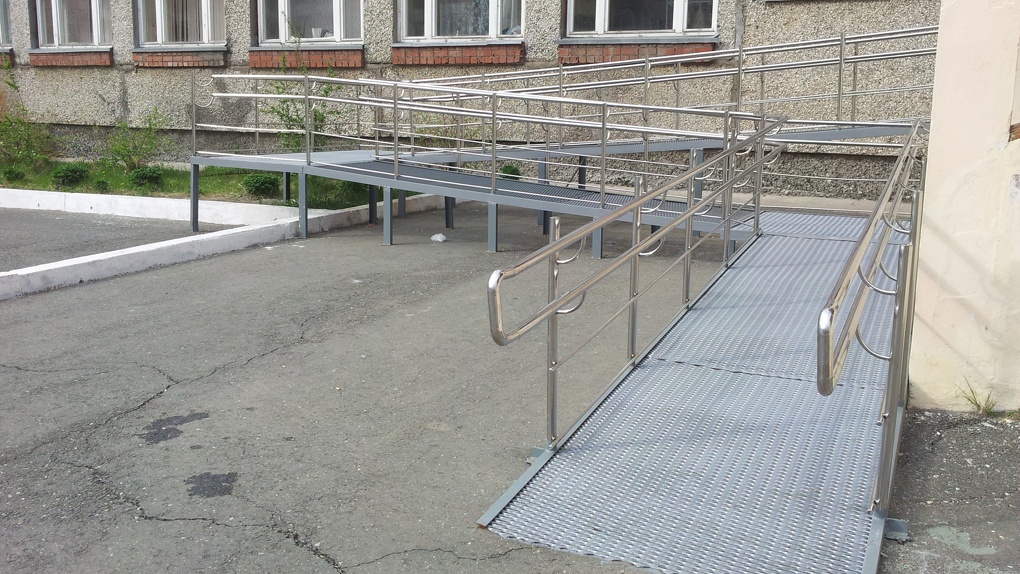

Стационарные аппарели дублируют лестницу. Как правило, они представляют собой несколько наклонных поверхностей с поворотными площадками между ними. Вдоль пандуса обязательно устанавливают поручни. Высота и конструкция зависят от общей высоты подъема: важно выдержать безопасный для спуска и подъема угол наклона поверхности, поэтому вместе с высотой подъема возрастает и количество пролетов аппарели.

Откидные пандусы

Этот вариант аппарелей предусматривает откидной механизм. Как правило, такие конструкции монтируют там, где невозможно установить стационарный пандус. Для него может попросту не быть места: например, если речь идет о пролете между этажами жилых многоквартирных или частных домов. Благодаря подъемному механизму аппарель можно раскладывать (тогда она закрывает лестничный пролет), а затем складывать, освобождая лестницу.

Визуально откидной пандус напоминает платформу или рельсы. С одной стороны он надежно прикреплен к поручням или стене. Для крепления используют специальные замки или строительные петли. Вторая сторона пандуса остается свободной, поэтому конструкцию можно свободно поднимать и опускать по мере надобности. Когда нужно воспользоваться аппарелью, замок открывают, опускают платформу на марш. Затем ее вновь поднимают и фиксируют замком у стены.

Съемные или портативные аппарели

Это складные, мобильные конструкции, которые легко установить и демонтировать. Весит съемный пандус немного, в сложенном виде он компактный, поэтому портативные конструкции можно перевозить с места на место. Чтобы уменьшить вес, производители изготавливают мобильные пандусы из облегченных сплавов стали и алюминия. Существует несколько видов съемных аппарелей, которые конструктивно существенно отличаются друг от друга.

Виды съемных пандусов
  • Рампа.
  • Ролл.
  • Телескопические.

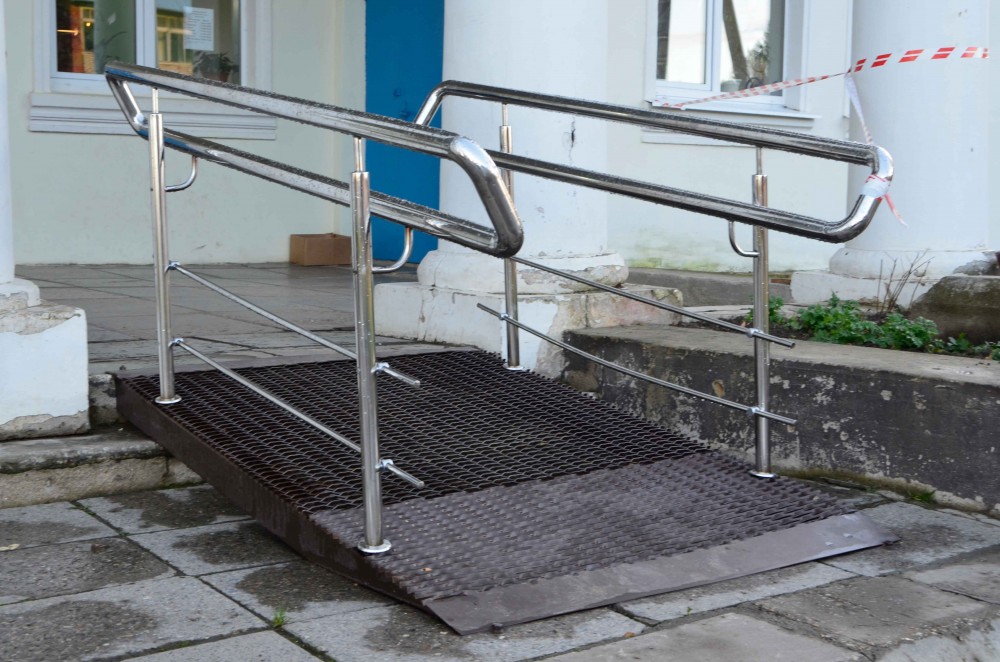

Рампа – это пандус для преодоления порог. Он по определению не бывает высоким, поскольку не рассчитан на ступеньки. Рампы используют инвалиды и родители с маленькими детьми: она позволяет безболезненно преодолевать невысокие препятствия. Коляску не всегда можно перенести через бордюр или порог – тут и приходит на помощь этот вид съемных пандусов. Рампа легко устанавливается и демонтируется, ее делают из сочетания резины и металла.

Максимальная высота преграды, для которой подходит пандус-рампа, – 15 см. Конструкция обычно имеет форму клина, у нее фиксированная высота и ширина. Если препятствие похоже на выступ, рампу придется устанавливать с двух сторон.

Ролл – высокотехнологичная конструкция из большого количества поперечных секций, соединенных при помощи специальных креплений. Секции можно отсоединять и добавлять, регулируя размеры пандуса. Свое название эта категория аппарелей заслужила за то, что в сложенном состоянии выглядит как рулон. Их удобно возить в багажнике авто, а благодаря съемным секциям конструкция без труда подгоняется под разную высоту препятствий. Несмотря на компактность и небольшие размеры, у роллов много плюсов:

  • повышенная грузоподъемность;
  • высокая прочность;
  • небольшой вес.

Эта категория раздвижных пандусов использует телескопический принцип увеличения длины. Благодаря этому в собранном виде конструкция кажется маленькой, ее удобно перевозить, но раздвигаясь, этот вид пандусов увеличивается больше, чем в два раза. Визуально телескопическая конструкция похожа на две параллельные аппарели.

Пандус обязательно предусматривает противоскользящие поверхности: это важное условие, поскольку без него есть риск соскальзывания колясочных колес. Также без противоскользящей поверхности существует вероятность, что спуск будет слишком быстрым и опасным для инвалидов.

Где пригодятся телескопические пандусы?

  • В общественном транспорте.
  • При преодолении парапетов.
  • При подъеме по ступенькам.

Конструкция пандусов

Пандусы имеют один из двух типов конструкции: платформа или рельсы. Рельсы – это две параллельные секции. Как правило, их изготавливают из металла. Например, все преимущества роллов достигаются за счет авиационного алюминия – легкого, но сверхпрочного сплава. На металл наносят противоскользящее покрытие. Мобильные откидные аппарели чаще всего имеют конструкцию в виде рельсов.

Но стационарные пандусы в большинстве случаев представляют собой платформы: наклонные площадки шириной от 60 см до 2,5 м. Впрочем, портативные аппарели также могут представлять собой платформу: рампа обычно имеет именно такую конструкцию. Платформы производят либо из алюминия, либо из стали, а стационарные аппарели могут быть бетонными. Особо стоит выделить «книжки» – небольшие пандусы из двух секций, которые складываются наподобие чемодана или книги. Такие «книжки» удобно возить с собой.

Технические требования к пандусам для инвалидов

Поскольку пандусы предназначены для спуска и подъема маломобильных групп населения, к их конструкции строительные стандарты и нормы предъявляют строгие требования. Нарушение этих требований приводит к тому, что аппарелью становится невозможно пользоваться по назначению. Спуск или подъем по такому пандусу может быть потенциально опасным для инвалидов в колясках.

Одно из главных условий – угол наклона марша. Пандус может состоять из нескольких маршей, между которыми будут находиться поворотные площадки. Количество маршей и площадок зависит от высоты подъема или спуска и продиктовано в том числе необходимостью соблюсти безопасный уклон. Он составляет от 8 до 15%. Почему этот параметр измеряют в процентах? Проценты отражают соотношение суммарной длины горизонтальной плоскости и высоты, на которую нужно подняться.

В большинстве случаев максимальным допустимым углом наклона марша будет 8%, но если длина аппарели не превышает 20 см, можно увеличить угол еще на 2%. Если же угол станет больше при увеличении длины аппарели, подниматься и спускаться будет небезопасно. Другие важные технические требования:

  • Высота подъема одного марша – не больше 800 мм.
  • Горизонтальная длина спуска – 9 м.
  • Ширина – от 150 до 200 см.

Требования к площадке

Каждая аппарель предусматривают входную и верхнюю площадки, а при необходимости – и промежуточные. Ширина площадки не может быть меньше 185 см, размер места для разворота – 220 см. Если двери открываются внутрь, глубина площадки – 140 см, а если наружу – 150 см. При установке открывающихся наружу дверей важно учитывать возможность маневрировать на площадке. Для соблюдения этого условия глубина может быть увеличена.

Если конструкцию монтируют на открытом воздухе, нужно исключить обледенение. Поэтому основной материал покрывают антискользящим слоем. Также эту задачу можно решить за счет навеса или подогрева. Ширина промежуточной площадки не может быть меньше ведущих к ней дорожек.

Ограждение

Любая сторона аппарели, которая не примыкает к стене, должна быть ограждена. Необходимы одинарные или парные поручни, перила. Их высота – 700 и 900 мм от пола аппарели. Перила должны образовать сплошную линию на одном расстоянии от поверхности. На конце нижнего марша они должны выступать на 30 см. Материал поручней тоже необходимо защитить от обледенения. Перила должны быть прочными, надежными, устойчивыми к боковым нагрузкам.

Важно помнить, что за перила люди будут держаться при подъеме и спуске. Движение на аппарели может быть как односторонним, так и двухсторонним. При двухстороннем направлении движения человек сможет взяться за поручень только с одной стороны, поэтому угол наклона пролета сокращается до 6%. Впрочем, можно установить дополнительный поручень посередине широкого пролета.

К тому же края аппарелей снабжают специальным бортиком до 5 см. Его задача – предотвратить соскальзывание колес. Поскольку аппарели принадлежат к конструкциям, которые создают безбарьерную среду для маломобильных групп населения, и от них часто зависит свобода передвижения граждан, производить и монтировать аппарели имеют право только компании, которые прошли официальную аккредитацию.

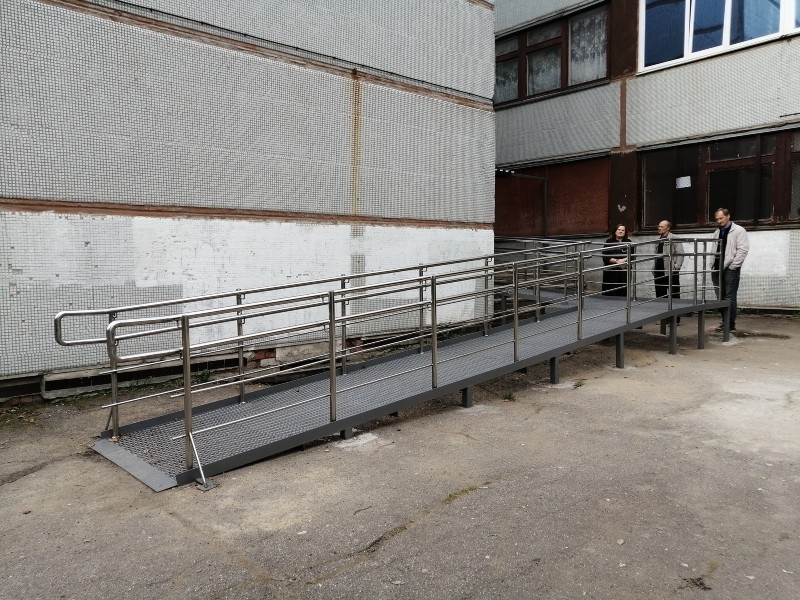

Пандус в многоквартирном доме. Требования к устройству, размерам и монтажу пандусов – Маритоль | Ремонт и обслуживание МКД

В советское время пандусы у подъездов не строили: права, комфорт и безопасность инвалидов, молодых мам и детей в колясках никак не пересекались с архитектурной мыслью. Но вот уже несколько лет мы наблюдаем массовое строительство и монтаж пандусов везде, где это только возможно

Иногда это выглядит курьезно, иногда – издевательски, но чаще всего пандусы все же сделаны почти правильно. И вот это «почти» может доставить массу неприятностей тем, для кого пандусы предназначены, то есть самым уязвимым и маломобильным людям. О том, какими должны быть правильные пандусы какими законами регулируется их строительство, мы расскажем в этой статье.

Зачем нужны пандусы

Многие ваши соседи по подъезду имеют сложности с подъемом по ступенькам. Разумеется, в их числе люди, вынужденно передвигающиеся на коляске, с ходунками или с тростью. Молодые мамы, ежедневно гуляющие с младенцами, дополняют эту группу. Дети постарше пользуются пандусами, чтобы вывести самокат или велосипед, а отделочникам и доставщикам мебели, пандусы помогают заносить тяжелые грузы. И это только самые очевидные потребности.

Если совсем просто, то пандусы нужны, чтобы сделать комфортней жизнь всего населения многоквартирного дома. Это не прихоть жильцов или управляющей компании — требования к наличию и обустройству пандусов давно закреплены законодательно.

Общие требования к пандусам

Ниже в виде тезисов приведены основные требования к пандусам. Хотелось бы напомнить, что законодательство обновляется, поэтому перед монтажом пандуса стоит проконсультироваться с подрядчиком и убедиться в его компетентности.

Итак, в настоящий момент, пандусы должны соответствовать следующим параметрам:

Виды пандусов

Существует много разновидностей пандусов. Отличаются они по конструкции, материалам, назначению и другим параметрам. Вот несколько основных типов пандусов:

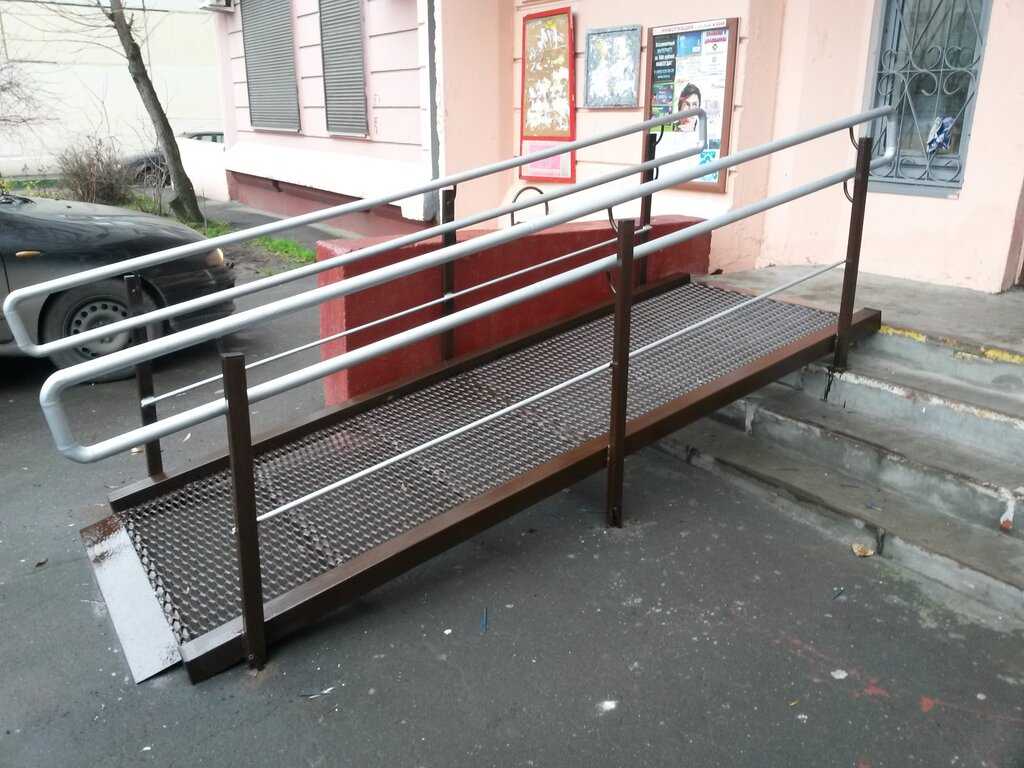

  • Стационарные неразборные пандусы — это конструкции из металла или бетона, установленные перед входом в здание и не имеющие возможности сборки-разборки
  • Откидные пандусы — зафиксированы стационарно, но могут быть откинуты и убраны к стене. Используются, как правило, в подъездах
  • Съемные пандусы — легкие, компактные переносные пандусы. Могут быть телескопическими, рамповыми, рулонными

Угол наклона пандуса

  • Угол наклона для движения инвалидных колясок не должен быть больше 5%
  • Перепад высот двух плоскостей (крыльцо-тротуар или тротуар-пешеходный переход) не должен превышать 4 см. Если больше – необходим пандус
  • Один марш (наклонная плоскость) не должен превышать 80 см в высоту и иметь угол наклона свыше 8% (или 5% в Своде правил).
  • При перепаде высот не больше 20 см допускается угол наклона до 10%
  • Поперечный уклон не более 2%
  • пандусы временных сооружений и общественных зданий могут иметь угол до 8%, если перепад высот не более 50 см, а длина спуска не более 6 метров
  • Максимально допустимый уклон — 18%, но только если нет возможности сделать уклон меньше

Размеры пандусов

  • Ширина пандуса при одностороннем движении должна быть не менее 1 метра (рекомендовано 1,5 м)
  • Длина марша не должна быть больше 9 метров, общая длина маршей (всего подъема) не более 36 метров
  • максимальная длина марша при уклоне, превышающем 10% – 7 метров
  • Высота пандуса не более 3 метров (длина подъема 36 метров)
  • Если предполагаемая высота пандуса превышает 3 метра, следует устанавливать подъемник

Конструкция пандусов

  • Пандусы должны быть изготовлены из негорючих материалов
  • Пандусы должны быть прямыми, винтовые конструкции допускаются в исключительных случаях
  • Перед наклонными плоскостями горизонтальную поверхность окрашивают контрастной краской и делают рифлеными (не менее 60 см от начала спуска)
  • Все наклонные спуски оборудуют бортиками высотой до 5 см (во избежание соскальзывания колес) или ограждениями
  • Каждый подъем должен завершаться горизонтальной площадкой не менее 150х150 см
  • Если предполагается высокая загрузка, то площадка должна быть 210х210 см
  • Горизонтальные площадки на винтовых пандусах не должна быть меньше 2х2 метров
  • Длина прямого подъема до горизонтальной площадки – до 9 метров
  • Пандус в подъезде жилого дома не должен начинаться сразу от входной двери квартиры, необходима горизонтальная площадка
  • Поверхности пандусов должны быть нескользящими
  • Начало и конец наклонных плоскостей маркируют текстурой или ярким цветом
  • Там, где меняется угол наклона, необходимо освещение яркостью не менее 100 лк

Поручни и ограждения пандусов

  • Пандусы для инвалидов, передвигающихся на колясках, при высоте больше 15 см и длины проекции марша более 180 см должны иметь поручни
  • Пандусы для инвалидов должны быть оборудованы ограждениями высотой 70 и 85-92 см
  • Расстояние между поручнями 90-100 см
  • На промежуточных площадках и съездах должны быть смонтированы колесоотбойные устройства высотой 10 см
  • Толщина поручней 4-6 см, форма округлая
  • Обязательны безопасные завершения поручней
  • При креплении к стене расстояние от поручня до гладкой стены – 4-5 см, до шероховатой – 6 см
  • На верхних или внешних поверхностях на концах перил должны быть рельефные знаки, означающие их окончание

Кнопки вызова

Там, где нет возможности смонтировать стационарный пандус, используют складные конструкции. Чаще всего это делают в подъездах, где ограничено пространство, а также в общественных местах. Такие пандусы следует оборудовать кнопкой вызова сотрудника, который разберет пандус и поможет попасть в помещение. К кнопкам вызова возле пандусов также предъявляются требования:

  • Высота размещения – 85-100 см
  • Расстояние от выступающих элементов крыльца и лестниц не менее 40 см
  • Обязательная маркировка специальным знаком
  • Наличие антивандального кожуха
  • Видимость вызывающего из здания

Исключения

Если по объективным причинам в жилом доме или общественном месте невозможно установить полноценный пандус, допускается отклонение от нормативов, с обязательным соблюдением следующих условий:

  • Ширина пандуса не менее 85-90 см
  • Обязательное наличие ограждений и поручней
  • Поручни прикрепляют с внутренней стороны марша. Не допускается их прерываний на участках подъема

Нормативная база, регламентирующая обустройство пандусов

Конвенция ООН по правам инвалидов — ратифицирована Россией в 2012 году. Гарантирует инвалидам беспрепятственный и равный доступ к инфраструктуре, транспорту и жилью.

Конституция Российской Федерации — гарантирует социальную защиту и достойные условия жизни малозащищенным слоям населения.

Федеральный закон №181-ФЗ «О социальной защите инвалидов» — гарантирует право людей с ограниченными возможностями на свободное посещение общественных мест. Дополнен в 2016 году положениями о создании комфортной среды для инвалидов, в том числе обустройство объектов недвижимости пандусами и перилами.

Постановление Правительства РФ от 09.07.2016 N 649 «О мерах по приспособлению жилых помещений и общего имущества в многоквартирном доме с учетом потребностей инвалидов» — содержит требования к доступности жилых помещений и общего имущества МКД для жильцов-инвалидов.

Программа «Доступная среда» 2009 г. — предполагает обеспечение к 2020 году безбарьерной среды ко всей городской инфраструктуре. Работает на уровне регионов, требует строительство пандусов, конструктивно соответствующих специально разработанным нормативам по размерам, уклону, покрытию, освещению и т.д.

ГОСТ Р 51261-99 «Устройства опорные стационарные реабилитационные» 1999 г. — описывает требования к поручням, стойкам, ручкам опоры в общественных местах (в том числе и к поручням, дополняющим пандусы).

СНиП 35-01-2001 «Доступность зданий и сооружений для маломобильных групп населения» — в числе прочих сведений содержит подробную информацию по видам, внешнему виду, размерам, уклону и оборудованию пандусов.

СП 59.13330.2012 Свод правил «Доступность зданий и сооружений для маломобильных групп населения» — дополненная версия названного выше СНиПа (не отменяющая его правомочности). Подробно описывает нормативы строительства пандусов перед подъездами, на пешеходных переходах, их маркировку текстурой и цветом и т.д.

Мы обозначили лишь основные документы и требования, но это не исчерпывающий список. В каждом регионе имеются свои документы, регламентирующие монтаж и обустройство пандусов, разработанные с учетом региональной специфики.

Ремонт входных групп и устройство пандусов
в Екатеринбурге и Свердловской области

+7 (343) 268-30-61

Оставить заявку

Как сделать пандус своими руками для коляски

К сожалению, так иногда происходит, что в семье кто-то из близких родственников по тем или иным причинам вынужден передвигаться в инвалидной коляске или случается, наоборот, радостное событие – прибавление потомства, и молодым мамам, конечно же, требуется вывозить свое чадо на прогулку. Инвалидная эта коляска или детская, в любом случае возникает проблема – это ступеньки, которые создают трудности не только в подъезде многоквартирной высотки, но и на ступенчатом крыльце собственного дома или магазина. В этой статье обратим внимание на то, как сделать пандус своими руками в подъезде.

Устройство пандуса

Что такое пандус? Это наклонная площадка, но мы рассмотрим именно ту, которая соединяет две горизонтальные плоскости между собой. Соорудить такую площадку относительно несложно. А вот сделать так, чтобы инвалиду-колясочнику или молодой маме с детской коляской было безопасно и легко подниматься и спускаться по этой конструкции, может быть действительно нелегко. Рассмотрим устройство пандусов и их монтаж.

Содержание

  1. Откидной пандус
  2. Что нужно учесть в конструкции
  3. С чего начать
  4. Из дерева
  5. Видео

Откидной пандус

Откидной пандус из легкого металла

Обычно самая простая конструкция пандуса – это два металлических швеллера, расположенных параллельно по отношению друг к другу.

Если это подъезд высотки, то лучше всего будет сделать пандус универсальным и, что немаловажно, откидным – тогда он никому не помешает и пользоваться им по необходимости смогут все жильцы многоквартирного дома, а не только инвалиды-колясочники. Для этого конструкция должна состоять из двух швеллеров шириной по 200 мм. К тому же для хорошего сцепления поверхность швеллеров должна быть обязательно рифлёной или покрыта специальными противоскользящими накладками. Все это необходимо из соображения безопасности и практичности самого пандуса.

Итак, наша задача сделать стационарный или универсальный, сравнительно легкий откидной пандус в подъезде.

Что нужно учесть в конструкции

Требования к пандусу

Длина швеллерных рельс необязательно может соответствовать размеру лестничного марша. Если в подъезде достаточно места, то можно немного поиграть с углом наклона. Дело в том, что, чем длиннее будут рельсы, тем меньше будет угол по отношению к горизонтальной поверхности, благодаря этому наклон всей конструкции пандуса будет более пологим, что, в свою очередь, даст возможность инвалиду на коляске самостоятельно преодолевать этот уклон в том или ином направлении.

Что касается лестничного марша подъезда, то он не имеет нужного нам угла наклона, поэтому если, в силу нехватки места на площадке подъезда, мы будем вынуждены сделать швеллера по длине марша, то наклон пандуса будет достаточно крут, и человек в коляске сможет воспользоваться им лишь при условии, если с ним будет сопровождающий. Обсудим как раз этот случай.

С чего начать

Пандус готов

  • Сверлим отверстия в швеллере под петли, которые заранее приобрели в строительном магазине. Для такой конструкции используются мощные дверные петли.
  • Устанавливаем петли снизу швеллера, используя болты с потайными шляпками.
  • С другой стороны к конструкции перил крепим удлиняющие пластины. Они должны быть такой длины, чтобы пандус было возможно прислонить к самим перилам.
  • Устанавливаем удлиняющие пластины к вертикальным стойкам перил болтами. Стоит сказать, что прямоугольные выемки в пластинах должны быть чуть шире металлического сечения вертикальных элементов в конструкции перил, чтобы можно было прочно закрепить саму пластину.
  • Вымеряем расстояние между рельсами швеллеров с таким расчетом, чтобы оно совпадало не только с шириной инвалидной коляски, но также подходило и для коляски детской и даже сумки-тележки.
  • С помощью болтов с потайными шляпками соединяем снизу швеллера между собой металлическими распорками – уголком или стальными полосами толщиной 3–5 мм, и шириной около 40 мм. Стоит учесть, что распорок не должно быть много (максимум 3 перемычки), и они должны плотно прилегать к поверхности ступенек, чтобы не создавать трудности передвижения тому, кто будет поддерживать коляску сзади.
  • Устанавливаем крепеж. К дальней от перил эстакаде пандуса в торце швеллера крепим обычную дверную ручку-скобу. Она будет одновременно играть роль и ручки, и петли, через которую можно будет крепить пандус к перилам с помощью цепи с замком либо обычного металлического крючка, если позволяет конструкция перил.

Складной пандус

Будет просто замечательно, если пандус будет складным и сделан из легких сплавов металла, например, алюминия. Он будет достаточно легким и удобным в эксплуатации. Однако есть некоторые моменты, на которые особенно нужно обратить внимание. Во-первых, этот материал стоит очень недешево. Во-вторых, охотники за цветным металлом мимо такого пандуса не пройдут. Другими словами, попросту унесут. Можно использовать швеллер либо сделать из нержавеющей или оцинкованной стали, но в таком случае пандус будет тяжелым и не каждый сможет его поднять.

Из дерева

Самодельный деревянный пандус в сложенном состоянии

Если вы решили соорудить откидной деревянный пандус, то, можно сказать, что каких-то серьезных конструктивных отличий от пандуса металлического здесь нет. Отличие лишь в том, что изготовление этой конструкции потребует большего времени и усилий. Почему? Мало найти подходящие деревянные доски, которые могли бы выдержать большой груз.

Во-первых, дерево должно быть хорошо струганым и его надо обязательно проолифить, а нижнюю – нерабочую поверхность досок желательно покрыть лаком. В таком случае деревянный пандус долго прослужит. Во-вторых, по краям досок, вдоль всей длины пандуса, в целях безопасности нужно будет из реек набить бортики как внутренние, так и наружные, такой ширины, чтобы на рабочую поверхность свободно помещались колеса как инвалидной, так и детской колясок.

Монтаж пандуса должен осуществляться таким образом, чтобы вся конструкция располагалась от стены или перил на расстоянии не менее 50 мм. Это позволит свести на нет какое-либо касание к вертикальным поверхностям и, следовательно, избежать неудобств и при спуске, и при подъеме.

Откидной пандус для инвалидов

Как видите, установить пандус такой конструкции совсем несложно. Главное, чтобы пользоваться им было удобно и легко, а также безопасно. Постарайтесь при изготовлении откидного пандуса в подъезде многоквартирной высотки следовать всем этим рекомендациям, и тогда вы создадите более комфортные условия проживания в вашем доме не только для людей с ограниченными возможностями, но и для самих себя.

Видео

В этом видео вам расскажут, как сделать пандус, правильно рассчитав его угол:





Помогла ли вам статья?

Пандус для частного дома своими руками

К сожалению, так иногда происходит, что в семье кто-то из близких родственников по тем или иным причинам вынужден передвигаться в инвалидной коляске или случается, наоборот, радостное событие – прибавление потомства, и молодым мамам, конечно же, требуется вывозить свое чадо на прогулку. Инвалидная эта коляска или детская, в любом случае возникает проблема – это ступеньки, которые создают трудности не только в подъезде многоквартирной высотки, но и на ступенчатом крыльце собственного дома или магазина. В этой статье обратим внимание на то, как сделать пандус своими руками в подъезде.

Устройство пандуса
Что такое пандус? Это наклонная площадка, но мы рассмотрим именно ту, которая соединяет две горизонтальные плоскости между собой. Соорудить такую площадку относительно несложно. А вот сделать так, чтобы инвалиду-колясочнику или молодой маме с детской коляской было безопасно и легко подниматься и спускаться по этой конструкции, может быть действительно нелегко. Рассмотрим устройство пандусов и их монтаж.

Откидной пандус

Откидной пандус из легкого металла
Обычно самая простая конструкция пандуса – это два металлических швеллера, расположенных параллельно по отношению друг к другу.

Если это подъезд высотки, то лучше всего будет сделать пандус универсальным и, что немаловажно, откидным – тогда он никому не помешает и пользоваться им по необходимости смогут все жильцы многоквартирного дома, а не только инвалиды-колясочники. Для этого конструкция должна состоять из двух швеллеров шириной по 200 мм. К тому же для хорошего сцепления поверхность швеллеров должна быть обязательно рифлёной или покрыта специальными противоскользящими накладками. Все это необходимо из соображения безопасности и практичности самого пандуса.

Итак, наша задача сделать стационарный или универсальный, сравнительно легкий откидной пандус в подъезде.

Что нужно учесть в конструкции

Требования к пандусу
Длина швеллерных рельс необязательно может соответствовать размеру лестничного марша. Если в подъезде достаточно места, то можно немного поиграть с углом наклона. Дело в том, что, чем длиннее будут рельсы, тем меньше будет угол по отношению к горизонтальной поверхности, благодаря этому наклон всей конструкции пандуса будет более пологим, что, в свою очередь, даст возможность инвалиду на коляске самостоятельно преодолевать этот уклон в том или ином направлении.

Что касается лестничного марша подъезда, то он не имеет нужного нам угла наклона, поэтому если, в силу нехватки места на площадке подъезда, мы будем вынуждены сделать швеллера по длине марша, то наклон пандуса будет достаточно крут, и человек в коляске сможет воспользоваться им лишь при условии, если с ним будет сопровождающий. Обсудим как раз этот случай.

Устройство пандуса для инвалидов на крыльце: 3 способа для самостоятельного исполнения

Это означает, что на один метр горизонтальной длины величина подъема составляет см. На существующие лестницы установка пандусов запрещена из-за несоответствия уклона нормативным требованиям.

Все пандусы оборудуются входными, верхними и, при необходимости, промежуточными площадками. Согласно указаниям СП При открывании входных дверей наружу, размеры площадки должны учитывать возможность маневрирования инвалидной коляски в этот момент.

Виды пандусов

Поэтому ширина или глубина могут быть увеличены. Для исключения возможного обледенения конструкций, расположенных на открытом воздухе и не имеющих навеса, их поверхность должна быть покрыта антискользящим материалом или иметь подогрев, работающий в холодное время года.

Ширина промежуточной площадки должна совпадать по размеру с подходящими к ней дорожками. Рекомендуемые планировочные решения соответствуют следующим размерам:. Для обеспечения более удобного движения коляски, конфигурация поворотной платформы может иметь с одной стороны овальную форму.

Края промежуточных площадок, так же, как и дорожки, должны иметь нижнее обрамление в виде бортика или металлической трубы. Определение высоты, крепления и типа конструкции ограждений пандуса должно выполняться в соответствии с требованиями изложенными в ГОСТ Р Любая сторона пандуса и площадки при отсутствии примыкающей стены должна быть ограждена.

Конструкции ограждений должны предусматривать наличие одинарных или разновысоких парных поручней, перил и ограждающих бортов. Нормативные требования к ограждениям:.

Содержание Что такое пандус? Уклон пандуса Общие требования к пандусам Как установить пандус бесплатно. ПАНДУС — это наклонная поверхность для вертикального перемещения инвалидов на креслах-колясках, пешеходов с детскими колясками и других категорий населения рис. Одна из самых распространенных ошибок проектирования пандуса заключается в том, что архитекторы либо забывают предусмотреть горизонтальную площадку в начале пандуса, либо ее размеров недостаточно, чтобы на инвалидной коляске подъехать к началу наклонной части пандуса.

Материал конструкции ограждения должен быть защищен от возможного воздействия коррозии и иметь достаточную механическую прочность для сопротивления боковым нагрузкам. Установка откидного пандуса для инвалидов в подъезде согласования от жильцов не требует. По закону каждый человек с ограниченной способностью к передвижению имеет право на создание условий, позволяющих ему перемещаться по своему дому.

Единственное правило заключается в том, что установленная конструкция не должна создавать помех другим людям, проживающим в этом подъезде.

Назначение

Уклон въезда по направляющим, установленным на стандартный лестничный марш, конечно, не соответствует нормативным требованиям. Но, в присутствии сопровождающего, наличие складного пандуса для инвалидов на лестничный марш намного облегчает процесс подъема в коляске.

К тому же, длина лестничного пролета на первом этаже обычно не превышает 6-ти ступеней. Зато после этого инвалид колясочник сможет свободно въехать в квартиру или воспользоваться лифтом для подъема на верхние этажи.

Для изготовления двухколейного откидного пандуса для подъема на площадку первого этажа потребуется приобрести:.

Обратите внимание, что для изготовления пандуса рекомендуется использовать не тяжелый горячекатаный, а гнутый тонкостенный швеллер.

С чего начать

Пандус готов

  • Сверлим отверстия в швеллере под петли, которые заранее приобрели в строительном магазине. Для такой конструкции используются мощные дверные петли.
  • Устанавливаем петли снизу швеллера, используя болты с потайными шляпками.
  • С другой стороны к конструкции перил крепим удлиняющие пластины. Они должны быть такой длины, чтобы пандус было возможно прислонить к самим перилам.
  • Устанавливаем удлиняющие пластины к вертикальным стойкам перил болтами. Стоит сказать, что прямоугольные выемки в пластинах должны быть чуть шире металлического сечения вертикальных элементов в конструкции перил, чтобы можно было прочно закрепить саму пластину.
  • Вымеряем расстояние между рельсами швеллеров с таким расчетом, чтобы оно совпадало не только с шириной инвалидной коляски, но также подходило и для коляски детской и даже сумки-тележки.
  • С помощью болтов с потайными шляпками соединяем снизу швеллера между собой металлическими распорками – уголком или стальными полосами толщиной 3–5 мм, и шириной около 40 мм. Стоит учесть, что распорок не должно быть много (максимум 3 перемычки), и они должны плотно прилегать к поверхности ступенек, чтобы не создавать трудности передвижения тому, кто будет поддерживать коляску сзади.
  • Устанавливаем крепеж. К дальней от перил эстакаде пандуса в торце швеллера крепим обычную дверную ручку-скобу. Она будет одновременно играть роль и ручки, и петли, через которую можно будет крепить пандус к перилам с помощью цепи с замком либо обычного металлического крючка, если позволяет конструкция перил.

Как правильно рассчитать уклон и сделать по чертежам пандус своими руками в подъезде

Необходимость в сооружение аппарели для коляски может возникнуть в частном доме с неровным ландшафтом или входом в жилище, где есть лестница.

Аппарель в частном доме

В подъезде же многоквартирного дома не стоит самостоятельно устанавливать пандус без разрешения жилищного управления. Незаконно возведенные постройки, подлежат демонтажу и могут повлечь массу неприятностей. Компенсировать, затраченные на обустройство пандуса деньги, даже с официальным разрешением, будет непросто.

Установка аппарели в подъезде многоквартирного дома

Расчет уклона

Оборудуя аппарель у входа в частный или многоэтажный дом, необходимо рассчитать уклон пандуса, для чего следует выяснить высоту подъема и длину горизонтальной проекции лестницы.

  1. Для определения высоты подъема (перепада высот) на нижней площадке у основания первой ступени вертикально устанавливается ровная планка. Вторая такая же планка устанавливается так, чтобы одна ее сторона была уложена на верхнюю ступень лестницы, а вторая сторона перпендикулярно перекрещивалась с первой. Измерив вертикальную планку от пола до места перекрестка планок, можно выяснить высоту подъема.

    Уровни посадочных площадок аппарели

  2. Длина горизонтальной проекции лестничного марша измеряется вдоль нижнего основания (пол, площадка) от начала первой ступени до проекции окончания верхней ступени.

    Длина горизонтальной проекции лестничного марша

  3. Если перепад высот обозначить буквой H, а длину горизонтальной проекции лестницы буквой L, то наклон пандуса вычисляется по формуле: H / L.

Изготовление откидного металлического пандуса

В подъезде лучше оборудовать откидной металлический пандус, удобный для инвалидных и детских колясок, который вместе с тем доставит минимум неудобств соседям по дому.

Пандус в подъезде

Необходимый материал
Монтаж

Отрезки швеллера или уголка привариваются к поперечинам в соответствии с положением колес коляски. Поперечин может быть от двух до четырех, в зависимости от длины подъема. Располагаются они в местах, максимально близких к подступени.

Нормы проектирования и виды пандусов для инвалидов-колясочников, детских колясок (откидные) в общественных зданиях – закон, устройство пандуса – размеры, ширина, уклон (ГОСТ, СНиП), что такое аппарель, как сделать пандус, рассчитать уклон в подъезде своими руками – чертежи

Из дерева

Самодельный деревянный пандус в сложенном состоянии
Если вы решили соорудить откидной деревянный пандус, то, можно сказать, что каких-то серьезных конструктивных отличий от пандуса металлического здесь нет. Отличие лишь в том, что изготовление этой конструкции потребует большего времени и усилий. Почему? Мало найти подходящие деревянные доски, которые могли бы выдержать большой груз.

Во-первых, дерево должно быть хорошо струганым и его надо обязательно проолифить, а нижнюю – нерабочую поверхность досок желательно покрыть лаком. В таком случае деревянный пандус долго прослужит. Во-вторых, по краям досок, вдоль всей длины пандуса, в целях безопасности нужно будет из реек набить бортики как внутренние, так и наружные, такой ширины, чтобы на рабочую поверхность свободно помещались колеса как инвалидной, так и детской колясок.

Монтаж пандуса должен осуществляться таким образом, чтобы вся конструкция располагалась от стены или перил на расстоянии не менее 50 мм. Это позволит свести на нет какое-либо касание к вертикальным поверхностям и, следовательно, избежать неудобств и при спуске, и при подъеме.

Откидной пандус для инвалидов
Как видите, установить пандус такой конструкции совсем несложно. Главное, чтобы пользоваться им было удобно и легко, а также безопасно. Постарайтесь при изготовлении откидного пандуса в подъезде многоквартирной высотки следовать всем этим рекомендациям, и тогда вы создадите более комфортные условия проживания в вашем доме не только для людей с ограниченными возможностями, но и для самих себя.

Установка пандуса по СНиП и ГОСТ: особенности проектирования

Важный предварительный этап того, как правильно сделать пандус, – разработка проекта. При проектировании крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствии избежать проблем с оформлением документов на изделие. Действуют следующие нормы установки пандусов:

  • При установке пандусов по закону обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски. Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких-либо действий.
  • Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6-7 % либо оборудовать изделие дополнительным поручнем, стоящим посередине.
  • Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.

В общем случае требования при установке пандуса представлены на схеме

Как сделать бортики пандуса: требования к поручням

При установке пандуса в подъезде многоквартирного дома или в частном коттедже необходимо соблюдать требования в отношении поручней конструкции. Для них действуют следующие нормы:

  • ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
  • должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
  • диаметр поручней может изменяться в пределах от 30 до 50 мм;
  • поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
  • рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
  • по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.

Помните о том, что пандус, установленный с нарушением норм, может быть опасен как для самого инвалида, так и для окружающих.

Видео

В этом видео вам расскажут, как сделать пандус, правильно рассчитав его угол:

СОДЕРЖАНИЕ:

Внимание! Помимо строительства пандуса своими руками, вы также можете купить пандус готовый, либо все комплектуюие для создания пандуса самостоятельно, используя строительный портал Stroyka.ru. В нашем каталоге собраны все известные производители и поставщики строительно-ремонтных материалов по всей России.

К огромному счастью для отдельной категории граждан наше государство старается облегчить существование инвалидов-колясочников (хотя, это должно быть само-собой разумеющееся), жизнь которых протекает гораздо труднее, чем людей, не имеющих проблем с опорно-двигательным аппаратом.

Для этого и придуман нехитрый способ передвижения по лестницам – пандус. Такое простейшее приспособление облегчает жизнь не только людям с ограниченными возможностями, но и молодым мамам с колясками, а еще, например, и нашим меньшим друзьям, собакам. В общем, полезное это приспособление – пандус. А самое главное – мы можем сделать его своими руками.

Ничего сложного в изготовлении пандуса нет и его можно смастерить самостоятельно. Для этого необходимо лишь понять устройство, а оно совершенно простое, как и монтаж.

Когда нужен пандус

Пандус – это наклонная площадка, которая соединяет собой две горизонтальные плоскости, имеющие различную высоту. Обеспечивает для колесного транспорта возможность перемещения с одной плоскости на другую. В повседневной жизни чаще всего используется пандус для колясок – инвалидных или детских. Является самым распространенным средством, позволяющим человеку с ограниченными двигательными способностями преодолевать лестницы, пороги и прочие возвышенности. Установить пандус можно на улице, в подъездах, метро и прочих общественных местах.

Сделать пандус для коляски необходимо тогда, когда перепад высоты составляет более 4 см. Установка пандуса для инвалидов регламентируется законодательством. По закону, в многоквартирном доме установкой пандусов занимаются управляющие компании – ТСЖ и ЖЭКи. Надо разбираться в законодательстве и знать, как добиться установки пандуса, поскольку своими руками в многоквартирном доме его монтировать запрещено. Но прежде чем перейти к вопросу, как сделать пандус, рассмотрим то, какие они бывают.

Виды пандусов

Пандус представляет собой маленькую площадку, установленную под углом, которая закрывает неровности лестницы или бордюра. Это может быть цельная поверхность, а может быть просто две параллельных рельсы, по которым могут спокойно, без препятствий, проехать колоса детской или инвалидной коляски.

Конструкция пандусов может быть разная, в зависимости от того, какую цель вы преследуете, устанавливая такое вспомогательное крепление и, даже, независимо от цели назначения, пандусы различаются по материалу изготовления: деревянные, металлические и бетонные… стационарные, съемные или откидные. А, например, инвалиду-колясочнику, подойдет идеальный вариант мобильного пандуса, который легко складывается и перевозится в автомобиле.

Ориентируясь на практические отзывы, популярными пандусами считаются двухпролетные. Это просто-напросто две параллельные рельсы, которые не закрывают ступеньки, что делает спуск мамы с коляской или человека, который сопровождает инвалида-колясочника – абсолютно безопасным.

Для людей с ограниченными способностями, передвигающихся самостоятельно, лучше соорудить однопролетный пандус. Такой вариант, как правило, устанавливается в государственных организациях или подземных переходах. Колеса надежно идут по сплошному накату бетона, плитки, дерева или металла, обеспечивая надежную адгезию с резиновыми колесами коляски. В таком варианте очень важно наличие перил, которые должны быть установлены на уровне рук сидящего человека.

Пандус для инвалидов. Установка пандуса бесплатно

Эта величина обеспечивает горизонтальную длину максимально возможного спуска до 9,0 м. Ширина пандуса для инвалидов-колясочников при движении только в одну сторону — от мм, в случае встречного пересечения — от мм. Оптимальная ширина составляет мм. По краю дорожки устанавливается бортик высотой 50 мм или металлическая трубка на высоте мм. Изготовление двухколейных вариантов конструкций допускается только в случаях индивидуального пользования.

Если же вы владелец частного дома и среди ваших близких имеется человек, использующий для передвижения инвалидную коляску, то вы можете самостоятельно обустроить пандус, применив обычный бетонный раствор. Ниже приводим основные нормы, которых следует придерживаться при разработке проекта и последующего строительства пандуса:. На заметку! Естественно, при самостоятельном строительстве пандуса на собственном участке для облегчения передвижения близких вам людей-инвалидов строго придерживаться изложенных выше требований не обязательно. Поэтому к этому следует прислушаться.

В зоне общественной застройки пандусные спуски должны иметь единое сплошное покрытие. Для подъема сопровождающего помощника допускается наличие посередине дорожки полосы ступеней шириной до мм.

Делаем пандус своими руками

Как правило, никто особо не торопиться решать чужую субъективную проблему и тогда приходится решить ее самостоятельно: сделать пандус своими руками. Выделим все по пунктам, чтобы вам было удобнее понять алгоритм действий:

  • Делаем замеры. В некоторых жилых домах, лестничные пролеты не укладываются в нормативные размеры, что может изменить угол наклона рельс в большую сторону и тогда придется либо усовершенствовать конструкцию, либо добиваться разрешительных документов. Также могу возникнуть трудности при сооружении пандуса, если встает барьер выше четырех сантиметров.
  • Делая пандус для инвалидной коляски, убедитесь, что площадка между лестничными пролетами позволит средству передвижения свободно маневрировать.
  • Выбирая вариант пандуса, заострите внимание на конструктивные особенности и другие моменты, которые могут повлиять на безопасность или снизить эффективную эксплуатацию.
  • Сделайте эскиз пандуса со всеми размерами, плюсами и минусами выбранных материалов для пандуса и количеством крепежей, которые вам понадобятся.
  • Расчистите и подготовьте место, где будет монтироваться пандус.
  • После окончания работ – покрасьте пандус, если он изготовлен из дерева.

ЗАПОМНИТЕ! Если пандус установлен с какими-либо нарушениями, неважно какого характера, то человек, смонтировавший конструкцию, может быть подвергнут штрафным санкциям, а в худшем случае – принудительному демонтажу изделия. Поэтому, если вы чувствуете какие-то подводные камни в своей затее, — выберите для себя вариант съемного, откидного или складного пандуса.

Откидные пандусы, как и стационарные, не снимаются со своего места монтажа. Удобство их неоспоримо в том, что при отсутствии необходимости в постоянном использовании, они просто поднимаются вверх к стене. Сделать откидной пандус своими руками не сложнее стационарного. В стену монтируются металлические петли, которые цепко держат рельсы, а, когда они убираются с лестницы, то захваты, прикрепленные там же, фиксируют поднятое положение.

Таким образом можно избежать реакции недовольных соседей, которые всегда найдутся в любом многоквартирном доме.

Складные пандусы или, как их еще называют съемные, можно разделить на три вида:

Телескопические. Универсальные раздвижные механизмы, которые можно применять не только для подъема-спуска по лестнице, но и для преодоления порожков и бордюров.

Ролл-пандусы. Их принцип работы и диапазон использования не отличается практически от вышеописанных. Компактность и легкость конструкции позволяет ее перемещать с места на место и с раскладкой вполне может справиться один человек.

Какой сделать пандус в доме

Какой сделать пандус для инвалидов? Наиболее распространены следующие виды подъемных конструкций:

Стационарные пандусы

Стационарные пандусы – это несъемные конструкции, которые рассчитаны на эксплуатацию продолжительное время. Устанавливаются чаще всего снаружи здания. Как правило, представляют собой две полосы металлического швеллера, уложенные параллельно друг другу и оснащенные поручнями. Может также изготавливаться из бетона. Какой пандус дешевле – металлический или бетонный, зависит от его размеров, формы и необходимости выполнения вспомогательных работ при монтаже.

Откидные пандусы для колясок

Откидной пандус для колясок – подвид стационарных изделий, который может “откидываться”, освобождая проход или лестничный марш. Обычно их используют в подъездах, частных домах и других местах с ограниченным пространством, где несъемная модель помешала бы свободному передвижению людей. Это один из самых простых способов установки пандусов в многоквартирных домах старого фонда, в которых они не были предусмотрены проектом.

Устройство пандуса Конструкция крепится к стене или перилам, идущим вдоль лестницы, при помощи петель, щеколд и прочих замков. Для спуска или подъема коляски достаточно освободить защелку и уложить пандус на лестничный марш. Такая установка пандуса в жилом доме – оптимальное решение, когда места на лестнице совсем мало. Но как уже писали выше, установка откидного пандуса находится в ведении управляющей компании. Самовольно смонтированные конструкции должны быть демонтированы.

Видео: откидной пандус в подъезде

Посмотрите видео, как сделать пандус для инвалидной коляски с откидным механизмом, чтобы наглядно увидеть принцип работы.

Съемные пандусы

Съемные пандусы отличаются своей мобильностью и гибкостью в эксплуатации. За счет маленького размера, складной конструкции и легких материалов без труда транспортируются в детских или инвалидных колясках. По типу устройства пандуса различают три категории :

  • раздвижные телескопические;
  • рампы – пандусы для порогов;
  • ролл-пандусы.

Этот вариант подойдет, когда установка пандуса для колясок невозможна или в качестве временного варианта в ожидании стационарной конструкции.

Телескопический пандус

Телескопический пандус представляет собой две аппарели, которые способны раздвигаться, увеличивая свою длину в 2 и более раз. В собранном состоянии изделие занимает минимум места. Очень удобен для преодоления парапетов, лестниц, подъема колясок в автомобиль и других целей. Установка телескопического пандуса – дело пары минут. Зато его использование намного повышает мобильность человека с ограниченными возможностями, позволяя преодолевать всевозможные препятствия.

Рабочая поверхность покрывается противоскользящим материалом во избежание скатывания коляски или выполняется из рельефного металла.

Модели отличаются между собой максимальной длинной аппарелей, грузоподъемностью и шириной направляющих. Так, в сложенном виде раздвижной пандус может выдерживать до 400 кг.

Рампа – пандус для порогов

Рампа для колясок имеет сравнительно небольшие размеры и предназначена для преодоления порогов, бордюров и прочих небольших препятствий. Складной пандус отличается легкостью конструкции и быстротой установки. Если вы интересуетесь, как сделать пандус для инвалидной коляски в частном доме своими руками, то подобная рампа будет самой простой в изготовлении конструкцией.

Ролл-пандус

Ролл пандус имеет высокотехнологичный каркас, который может сворачиваться, как коврик. В сложенном состоянии такое изделие практически не занимает места. В доме, где есть маленький ребенок, может применяться как пандус для детских колясок.

Видео: ролл-пандусы в деле

Металлический пандус. Этапы работы своими руками

Варианты откидного и стационарного пандуса

Установить металлический пандус своими руками не составит труда, если вы умеете держать дрель в руках и знаете, как она включается. Вам понадобятся, независимо от того, откидной или стационарный вариант вы мастерите:

  • Две рельсы. Или еще их называют швеллеры. Толщина должна быть достаточно прочной, чтобы выдержать инвалидную коляску, потому что детская перевозка гораздо легче. Но, при этом, лишнего веса не должно быть, а тем более, если вы собираетесь делать складной пандус своими руками, чтобы не обременить крепления держателей рельсов.
  • Уголки из металла толщиной не менее трех миллиметров, а шириной не меньше тридцати миллиметров.
  • Прочные петли. Лучше взять дверные – это для складного варианта, а также для обеих конструкций – пластины и специальные крепежи в размере не менее трех штук. Количество зависит от длины пандуса.

Порядок работ

  1. Петли крепим внизу стены, используя болты. Перед установкой рельс, замеряем расстояние колес кресла или коляски. В тех случаях, когда пандус рассчитан на разные виды колясок – делаем шире полозья самих рельс.
  2. Устанавливаем полоски параллельно в откидном варианте, а в стационарном просто закрепляем швеллер с обеих сторон болтами.
  3. Распорки должны быть максимально крепко прикреплены под ступеньками, для того, чтобы сделать безопасным спуск и подъем человека, везущего коляску.
  4. Далее монтируем, в откидном варианте, монтируем пластины и петли крепежа к перилам лестницы.

Деревянные пандусы

Установка деревянных пандусов своими руками идентична работам с металлическими. Здесь тоже возможны варианты стационарного и откидного вида.

Если вы взялись сооружать деревянный пандус своими руками, то здесь будет очень важно подобрать деревянные доски, которые должны выдержать вес инвалидной коляски с человеком (ориентируемся на этот показатель, потому что коляска с младенцем заведомо легче).

И не просто найти, а найти струганные доски, на которые следует нанести слой олифы, а нерабочая поверхность доски, плюс к олифе, надо будет покрыть лаком или лакокрасочным слоем, чтобы предупредить гниение и появление плесени с грибком.

Для безопасности, края бортиков доски, как с внешней стороны, так и с внутренней, следует набить рейки, шириной идентичной ширине колес коляски.

ВАЖНО! Монтируя пандус своими руками, делайте зазор между конструкцией и стеной с перилами примерно в пятьдесят миллиметров.

Бетонный пандус

Это, конечно же, самый надежный и долговечный вариант. По своей сути – эта та же лестница, но без ступеней. Для сооружения бетонного пандуса своими руками существуют свои ГОСТы, в которых, угол наклона пандуса не должен превышать десять процентов.

При строительстве такого монолитного спуска, за основу можно взять принцип возведения обычной лестницы. По тому, как расположена опора, бетонный пандус можно разделить на три вида:

  • С полной опорой на почву или насыпь.
  • С опорой на несущую стену.
  • Монолитный пандус без опоры.

Во всех этих видах конструкция бетонного пандуса будет иметь некоторые различия. Но, в силу достаточно сложного процесса возведения, сделать бетонный пандус своими руками – задача достаточно сложная, поэтому этот вариант спуска-подъема редко встречается в частных домах.

Как построить пандус: параметры и размеры

Если вы интересуетесь, как сделать пандус своими руками, то придется провести подготовительную работу и сделать нужные замеры. Главным параметром пандуса для инвалидов является уклон рабочей плоскости. Измеряется в процентах и представляет собой отношение высоты (Н), на которую он позволяет подняться, к длине его горизонтальной проекции (L).

Если принять L=1000 мм, Н= 100 мм, то угол наклона пандуса составит 10 %.

Рабочая поверхность изделия, по которой движется коляска, называется маршем. Длина марша – еще один важный размер пандуса.

В РФ установка пандусов должна соответствовать санитарным нормам и законодательству. По действующим нормам ГОСТ и требованиям СНиП, величина Н не должна быть больше 80 см при перемещении по прямой (L) на метр. То есть 8 % – это максимальное значение уклона пандуса для инвалидных колясок. Исключение составляют те случаи, когда подъем не превышает 20 см. Тогда возможно увеличить угол наклона до 10 %. В остальных случаях для спуска или подъема людям с ограниченными физическими возможностями требуется посторонняя помощь.

В зависимости от веса, габаритов и размеров колесной базы коляски выбирается общая ширина пандуса для инвалидов и его аппарелей. Направляющая должна свободно умещать колесо транспортного средства. Конструкции с единой рабочей поверхностью обладают повышенной жесткостью и грузоподъемностью. Если планируется построить пандус для инвалидов, рассчитанный на одну коляску, то его ширина не должна быть меньше 90 см. Нормативы установки пандуса предусматривают увеличение ширины конструкции до 180 см, если движение по ней будет осуществляться одновременно в оба направления.

Пандус для собаки

Очень часто бывает, что лестницу сложно преодолеть не только людям с инвалидностью и молодым мамам, но и братьям нашим меньшим – собакам. И для них тоже делают пандус своими руками.

Чаще всего, используют переносной пандус, который можно прикрепить к автомобилю, чтобы питомец забрался внутрь; к турникам, где проходят тренировки с кинологами; к кровати или дивану, куда старенький или коротконогий песик не может взобраться самостоятельно.

Смастерить пандус для собаки своими руками еще легче, чем для колясок. Как в любом самостоятельном деле, надо составить чертеж и рассчитать количество выбранного вами материала в качестве основного, а это может быть металл или дерево.

Для щенков конструкция должна иметь сплошную плоскость с наклоном, а крупным понадобится сделать реечки-лесенки для удобства лапок.

своими руками, установка по закону

Опубликовано: 5 декабря 2013 / Обновлено: 7 марта 2021

Установка пандуса в жилом многоквартирном доме – одно из прав, которым наделены категории граждан с ограниченной подвижностью. Как сделать пандус в подъезде? За чей счет выполняется его установка? Какой сделать пандус для коляски в частном доме? Как правильно заполнить заявление на установку пандуса для инвалидов? На эти и другие вопросы дадим ответ в статье.

Содержание

  • 1 Когда нужен пандус

  • 2 Какой сделать пандус в доме

    • 2.1 Стационарные пандусы

    • 2.2 Откидные пандусы для колясок

    • 2.3 Съемные пандусы

      • 2.3.1 Телескопический пандус

      • 2.3.2 Рампа – пандус для порогов

      • 2.3.3 Ролл-пандус

  • 3 Как построить пандус: параметры и размеры

  • 4 Установка пандуса по СНиП и ГОСТ: особенности проектирования

    • 4. 1 Как сделать бортики пандуса: требования к поручням

  • 5 Как сделать пандус своими руками

    • 5.1 Металлический пандус

    • 5.2 Как сделать пандус в подъезде из дерева

    • 5.3 Как сделать пандус в деревянном доме

    • 5.4 Как сделать пандус из бетона

      • 5.4.1 Отделка пандуса

  • 6 Куда обращаться для установки пандуса

    • 6.1 Образец заявления на установку пандуса в подъезде

    • 6.2 Как добиться установки пандуса в подъезде

Когда нужен пандус

Пандус – это наклонная площадка, которая соединяет собой две горизонтальные плоскости, имеющие различную высоту. Обеспечивает для колесного транспорта возможность перемещения с одной плоскости на другую.  В повседневной жизни чаще всего используется пандус для колясок – инвалидных или детских. Является самым распространенным средством, позволяющим человеку с ограниченными двигательными способностями преодолевать лестницы, пороги и прочие возвышенности. Установить пандус можно на улице, в подъездах, метро и прочих общественных местах.

Сделать пандус для коляски необходимо тогда, когда перепад высоты составляет более 4 см. Установка пандуса для инвалидов регламентируется законодательством. По закону, в многоквартирном доме установкой пандусов занимаются управляющие компании – ТСЖ и ЖЭКи. Надо разбираться в законодательстве и знать, как добиться установки пандуса, поскольку своими руками в многоквартирном доме его монтировать запрещено. Но прежде чем перейти к вопросу, как сделать пандус, рассмотрим то, какие они бывают.

Какой сделать пандус в доме

Какой сделать пандус для инвалидов? Наиболее распространены следующие виды подъемных конструкций:

Стационарные пандусы

Стационарные пандусы – это несъемные конструкции, которые рассчитаны на эксплуатацию продолжительное время. Устанавливаются чаще всего снаружи здания. Как правило, представляют собой две полосы металлического швеллера, уложенные параллельно друг другу и оснащенные поручнями. Может также изготавливаться из бетона. Какой пандус дешевле – металлический или бетонный, зависит от его размеров, формы и необходимости выполнения вспомогательных работ при монтаже.

Откидные пандусы для колясок

Откидной пандус для колясок – подвид стационарных изделий, который может “откидываться”, освобождая проход или лестничный марш. Обычно их используют в подъездах, частных домах и других местах с ограниченным пространством, где несъемная модель помешала бы свободному передвижению людей. Это один из самых простых способов установки пандусов в многоквартирных домах старого фонда, в которых они не были предусмотрены проектом.

Устройство пандуса
Конструкция крепится к стене или перилам, идущим вдоль лестницы, при помощи петель, щеколд и прочих замков. Для спуска или подъема коляски достаточно освободить защелку и уложить пандус на лестничный марш. Такая установка пандуса в жилом доме – оптимальное решение, когда места на лестнице совсем мало. Но как уже писали выше, установка откидного пандуса находится в ведении управляющей компании. Самовольно смонтированные конструкции должны быть демонтированы.

Видео: откидной пандус в подъезде

Съемные пандусы

Съемные пандусы отличаются своей мобильностью и гибкостью в эксплуатации. За счет маленького размера, складной конструкции и легких материалов без труда транспортируются в детских или инвалидных колясках. По типу устройства пандуса различают три категории :

  • раздвижные телескопические;
  • рампы – пандусы для порогов;
  • ролл-пандусы.

Этот вариант подойдет, когда установка пандуса для колясок невозможна или в качестве временного варианта в ожидании стационарной конструкции.

Телескопический пандус

Телескопический пандус представляет собой две аппарели, которые способны раздвигаться, увеличивая свою длину в 2 и более раз. В собранном состоянии изделие занимает минимум места. Очень удобен для преодоления парапетов, лестниц, подъема колясок в автомобиль и других целей. Установка телескопического пандуса – дело пары минут. Зато его использование намного повышает мобильность человека с ограниченными возможностями, позволяя преодолевать всевозможные препятствия.

Рабочая поверхность покрывается противоскользящим материалом во избежание скатывания коляски или выполняется из рельефного металла.

Модели отличаются между собой максимальной длинной аппарелей, грузоподъемностью и шириной направляющих. Так, в сложенном виде раздвижной пандус может выдерживать до 400 кг.

Рампа – пандус для порогов

Рампа для колясок имеет сравнительно небольшие размеры и предназначена для преодоления порогов, бордюров и прочих небольших препятствий. Складной пандус отличается легкостью конструкции и быстротой установки. Если вы интересуетесь, как сделать пандус для инвалидной коляски в частном доме своими руками, то подобная рампа будет самой простой в изготовлении конструкцией.

Ролл-пандус

Ролл пандус имеет высокотехнологичный каркас, который может сворачиваться, как коврик. В сложенном состоянии такое изделие практически не занимает места. В доме, где есть маленький ребенок, может применяться как пандус для детских колясок.

Как построить пандус: параметры и размеры

Если вы интересуетесь, как сделать пандус своими руками, то придется провести подготовительную работу и сделать нужные замеры. Главным параметром пандуса для инвалидов является уклон рабочей плоскости. Измеряется в процентах и представляет собой отношение высоты (Н), на которую он позволяет подняться, к длине его горизонтальной проекции (L).

Если принять L=1000 мм, Н= 100 мм, то угол наклона пандуса составит 10 %.

Рабочая поверхность изделия, по которой движется коляска, называется маршем. Длина марша – еще один важный размер пандуса.

В РФ установка пандусов должна соответствовать санитарным нормам и законодательству. По действующим нормам ГОСТ и требованиям СНиП, величина Н не должна быть больше 80 см при перемещении по прямой (L) на метр. То есть 8 % – это максимальное значение уклона пандуса для инвалидных колясок. Исключение составляют те случаи, когда подъем не превышает 20 см. Тогда возможно увеличить угол наклона до 10 %. В остальных случаях для спуска или подъема людям с ограниченными физическими возможностями требуется посторонняя помощь.

В зависимости от веса, габаритов и размеров колесной базы коляски выбирается общая ширина пандуса для инвалидов и его аппарелей. Направляющая должна свободно умещать колесо транспортного средства. Конструкции с единой рабочей поверхностью обладают повышенной жесткостью и грузоподъемностью. Если планируется построить пандус для инвалидов, рассчитанный на одну коляску, то его ширина не должна быть меньше 90 см. Нормативы установки пандуса предусматривают увеличение ширины конструкции до 180 см, если движение по ней будет осуществляться одновременно в оба направления.

Установка пандуса по СНиП и ГОСТ: особенности проектирования

Важный предварительный этап того, как правильно сделать пандус, – разработка проекта. При проектировании крайне важно соблюдать стандарты, нормы СНиП 35-01-2001 и учитывать требования ГОСТ Р 51261-99, чтобы в последствии избежать проблем с оформлением документов на изделие. Действуют следующие нормы установки пандусов:

  • При установке пандусов по закону обязательно наличие горизонтальной площадки перед подъемом. Она должна иметь размеры, которые дадут возможность подъехать к аппарелям и остановиться, то есть не меньше, чем габариты коляски. Такая же площадка нужна в конце спуска, чтобы человек имел возможность освободить руки для каких-либо действий.
  • Ширина пандуса для одностороннего движения должна составлять не менее 90 см. Для двустороннего – не менее 1,8 м. Поскольку на двусторонней конструкции человек может держаться за поручни только с одной стороны, рекомендуется уменьшить уклон пандуса до 6-7 % либо оборудовать изделие дополнительным поручнем, стоящим посередине.
  • Если пандус состоит из нескольких частей, например, установлен на лестницу с двумя пролетами, необходимо наличие промежуточных площадок, размеры которых дадут возможность развернуть коляску. Глубина площадки должна быть не менее полутора метров, а ширина равняться удвоенной ширине марша.

В общем случае требования при установке пандуса представлены на схеме

Как сделать бортики пандуса: требования к поручням

При установке пандуса в подъезде многоквартирного дома или в частном коттедже необходимо соблюдать требования в отношении поручней конструкции. Для них действуют следующие нормы:

  • ограждения для пандусов обязательны при высоте подъема более 150 мм или длине 1,8 м;
  • должны находиться с двух сторон и быть длиннее самого пандуса не менее, чем на 30 см;
  • диаметр поручней может изменяться в пределах от 30 до 50 мм;
  • поручень пандуса для колясок должен быть круглым и составлять непрерывную линию по всей длине изделия;
  • рекомендуется делать двойной поручень с высотами 60 см и 80 см. Если предполагается передвижение на коляске ребенка, то возможно ограждение высотой 50 см;
  • по краям конструкции обязательно наличие бортика, высота которого не меньше 5 см. Он необходим для того, чтобы колеса инвалидной коляски случайно не соскользнули.

Помните о том, что пандус, установленный с нарушением норм, может быть опасен как для самого инвалида, так и для окружающих.

Как сделать пандус своими руками

Пандусы нужны не только людям с физическими ограничениями, но и мамам, живущим в многоэтажных домах и гуляющим с коляской по улицам. В любом случае, чтобы свободно передвигаться с коляской, можно сделать пандус своими руками.

Разберем, какой сделать пандус для колясок своими руками и как правильно выбрать его конструкцию в зависимости от конкретной задачи.

Металлический пандус

Мы изготовим откидной металлический пандус для лестницы, который можно установить в подъезд, на крыльцо или любое другое место. Для этого нам понадобится:

Петля крепится к низу пандуса с помощью болтов с потайными шляпками. Удлиняющая пластина по ширине совпадает с петлей, а длина ее должна быть достаточной для того, чтобы конструкцию можно было прислонить к перилам. Размеры выемки в удлиняющей пластине должны быть больше, чем поперечное сечение лестничного ограждения.

Общий вид конструкции показан на чертеже пандуса:

Полосы швеллера крепятся на расстоянии, равном расстоянию между колесами коляски. При этом скрепляющие распорки должны располагаться как можно ближе к подступенкам лестницы, чтобы человек, везущий коляску, не запнулся о них. Данная конструкция крепится к перилам с помощью петель, удлиняющих пластин и крепежа.

Чтобы выполнить установку откидного пандуса в подъезде на перилах лестницы, делается петелька для цепи или замка. Если изделие фиксируется на стене, как альтернативный вариант, можно установить шпингалет, который будет держать пандус. Это незамысловатое устройство отлично справляется со своей задачей. И это один из самых простых способов, чтобы сделать пандус для коляски в подъезде.

Как сделать пандус в подъезде из дерева

Аналогичный пандус для инвалидных колясок, но немного сложнее, материалом для которого служит дерево. Предназначен для лестницы, имеющей перила с двух сторон или перила и стену. Устройство отлично подойдет для установки в подъезде. Но также такую конструкцию стоит рассмотреть, чтобы построить пандус в частном доме, особенно если он деревянный.

Откидной пандус изготавливается в виде двух створок, крепящихся с помощью петель к перилам лестницы. Аппарели выполняются из деревянных досок, размер которых зависит от длины лестницы и габаритов коляски. Ширина створок такова, чтобы в опущенном виде между ними оставался небольшой зазор, который даст возможность пройти человеку, везущему коляску.

Один из самых простых в изготовлении и установке пандусов в подъезде для детских колясок

В поднятом состоянии обе створки крепятся к перилам с помощью замков. Если обратную сторону пандуса отделать соответствующим образом, то в откинутом виде он будет выглядеть, как ограждение лестницы. Дерево можно покрыть лаком, но при этом надо помнить, что рабочая поверхность не должна быть скользкой.

Способы крепления аппарелей при установке пандуса в подъезде для инвалидов будут такими же, как и в предыдущем варианте – петли, крючки, шпингалеты. Выбирайте тот вариант, который для вас удобнее или больше нравится. Принципиальной разницы нет.

Как сделать пандус в деревянном доме

Если вы решили сделать пандус для коляски в частном доме своими руками, то деревянная конструкция будет отличным решением. В этом случае из бруса сооружается каркас, на который сверху набиваются доски. Также, согласно правилам установки пандуса, необходимо сделать перила, которые тоже могут быть деревянными.

Пример, какой можно сделать деревянный пандус для коляски в частном доме, приведен на фото ниже.

Как сделать пандус из бетона

Самый надежный из всех видов конструкций и самый долговечный – бетонный пандус. Однако спроектировать и сделать бетонный пандус своими руками довольно сложно. Процесс того, как сделать пандус из бетона, можно разделить на несколько этапов:

  1. Сделайте углубление у кромки пандуса, где он будет наиболее тонким. При заливке бетонном это увеличит толщину и не даст потрескаться или отколоться краям конструкции. В идеале делать заглубление по всей площади.
  2. Подготовка опалубки для сооружения бордюров. Создание в опалубке песчано-гравийной подушки, армирование и заливка бетоном. В результате получается два несущих бордюра, которые определяют пределы нашей конструкции.

    Такие бордюры выступают как ребра жесткости и не дают сооружению расползтись в стороны. Иногда можно обойтись и без них. В таком случае сделайте опалубку для всего пандуса и сразу переходите к пункту “3”.

  3. Следующий шаг, как сделать пандус в частном доме из бетона, – формирование песчано-гравийной подушки: вначале засыпается и утрамбовывается песок, затем добавляется гравий и все еще раз трамбуется. Толщина прослойки зависит от высоты сооружения в данной точке. При создании подушки необходимо оставить порядка 10 см для арматуры.
  4. Устанавливается арматурный каркас, и заливается бетон. Рекомендуется использовать бетон марки не ниже М300.

Пользоваться конструкцией можно только после того, как раствор полностью затвердеет.

Чтобы избежать растрескивания бетона, необходимо, чтобы верхние и нижние его слои затвердевали равномерно. Для этого уже подсохший верхний слой поливается водой и накрывается полиэтиленом. Если же поверхность все же дала трещины, необходимо заделать щели с помощью цементной стяжки.

Сооружение обязательно оборудуется ограждениями для пандусов. Стойки под них можно вставить в еще не полностью застывший бетон или уже позже сделать отверстия и установить в них перила, после чего укрепить их раствором.

У решения сделать пандус из бетона есть важное преимущество – бетон жидкий, и значит, конструкции можно придать любую форму, как, например, на фото.

Отделка пандуса

После установки пандуса для колясок можно придать изделию более привлекательный вид, отделав его плиткой. Надо помнить, что это пандус для инвалидов, и поверхность не должна быть скользкой, поэтому не рекомендуется использовать керамическую плитку, даже если она предназначена для облицовки полов. Лучше взять клинкерные или керамогранитные модели. Если пандус для колясок расположен на открытом воздухе, лучше всего подойдет тротуарная плитка или природный камень.

Куда обращаться для установки пандуса

Нормы установки пандуса в подъезде определяются целым рядом законов и нормативных актов. В России на данный момент являются актуальными:

  • Конституция;
  • Конвенция ООН по правам инвалидов;
  • ФП “Доступная среда”;
  • ФЗ 181 “О социальной защите инвалидов”.

Главный закон по установке пандусов был принят в 95 году, а в 2016 году в него были внесены поправки. Согласно документу, все здания должны быть оборудованы пандусами или иными устройствами, делающими возможным доступ для малоподвижных граждан.

Закон однозначен: установка пандуса в подъезде обязательна.

Но на деле все несколько иначе, поскольку раньше дома проектировались без учета нужд инвалидов. И для зданий старого фонда работы по установке пандуса выполняются по требованию. Таким образом, чтобы понять, куда обращаться для установки пандуса, необходимо выяснить, кто занимается управлением дома – ТСЖ или ЖЭК. Именно эти организации ответственны за установку пандуса для инвалидов в многоквартирном доме.

Образец заявления на установку пандуса в подъезде

Заявка на установку пандуса пишется в свободной форме, но все же желательно уточнить, какие моменты стоит в ней упомянуть. Образец заявления на установку и ремонт пандуса в подъезде вы можете посмотреть на фото.

Как добиться установки пандуса в подъезде

Первым делом составляется заявление на установку пандуса. Его можно направить в органы соцзащиты или напрямую в управляющую компанию (заявка на установку пандуса во втором случае пишется на имя директора управляющей компании).

По указанному в заявлении адресу выезжает технический специалист, который подготавливает проект установки пандуса в подъезде жилого дома, составляет смету и т.д. Эта работа должна быть выполнена в течение месяца с момента получения заявления.

Тем не менее ситуации, когда управляющая компания отказывается идти навстречу, нередки. Поэтому важно знать, как добиться установки пандуса законными способами.

Если вы имеете право на установку пандуса для колясок в подъезде, но получили отказ, следует составить жалобу на действия управляющей компании и направить ее в:

  • Государственную жилищную инспекцию;
  • Отделение соцзащиты;
  • прокуратуру;
  • районную администрацию;
  • районный суд.

Отказ в установке пандуса в подъезде многоквартирного дома не законный. Не бойтесь добиваться монтажа конструкции в перечисленных выше инстанциях.

Заявление на установку пандуса в подъезде пишется в свободной форме. В нем необходимо указать адрес, ФИО заявителя и основание, по которому должны выдать разрешение.

Вы также можете написать жалобу на несоответствие пандуса правилам установки. Если он старый, нуждается в ремонте, слишком крутой, не оборудован перилами и т.п., управляющая компания обязана устранить нарушения. В противном случае законом предусмотрен штраф.

Разобравшись, как сделать пандус для коляски в многоквартирном или частном доме, вы сможете смонтировать крепкую и надежную конструкцию или грамотно оформить заявление на установку пандуса в подъезде.

  • Автор: admin
